Uma máquina síncrona trifásica de polos salientes opera como gerador e alimenta uma carga trifásica equilibrada, puramente resistiva, conectada em estrela aterrada. Essa máquina possui reatância síncrona de 3 [Ω], e a carga trifásica possui 4 [Ω], por fase. Dado que a força eletromotriz produzida no enrolamento de armadura é 100 [V] por fase, assinale a alternativa que apresenta corretamente a amplitude da corrente de fase que circula pela carga.

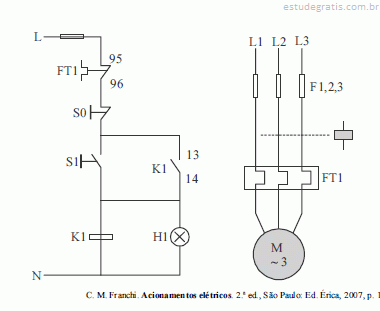

Com base nas figuras acima, que representam diagramas de força e de comando de um motor de indução trifásico, que permitem que esse motor seja acionado mediante partida direta, julgue os próximos itens.

Com base nas figuras acima, que representam diagramas de força e de comando de um motor de indução trifásico, que permitem que esse motor seja acionado mediante partida direta, julgue os próximos itens.

O componente indicado pelos números 13 e 14 no diagrama de força é um relé térmico.

Com base nas figuras acima, que representam diagramas de força e de comando de um motor de indução trifásico, que permitem que esse motor seja acionado mediante partida direta, julgue os próximos itens.

O valor máximo da corrente de linha no estator do motor durante o transitório de partida será inferior à corrente nominal, que será atingida somente em regime permanente.
