Questões de Engenharia Elétrica do ano 2011

#Questão 568328 - Engenharia Elétrica, Teoremas, CESGRANRIO, 2011, Petrobras, Engenheiro de Equipamentos Júnior

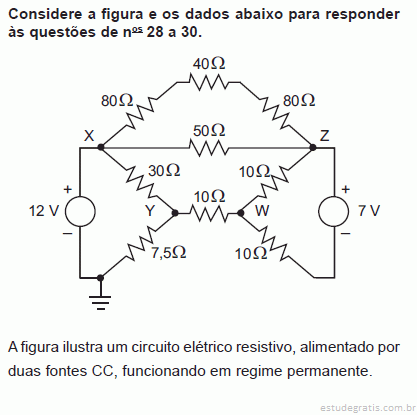

O valor absoluto da tensão e a resistência do equivalente de Thevenin entre os nós Y e W são, respectivamente,

A) V_TH = 4,2 V e R_TH = 28 §Ù

B) V_TH = 4,2 V e R_TH = 64 §Ù

C) V_TH = 6,1 V e R_TH = 51 §Ù

D) V_TH = 6,1 V e R_TH = 81 §Ù

E) V_TH = 8,5 V e R_TH = 17 §Ù

#Questão 568329 - Engenharia Elétrica, Geral, CESGRANRIO, 2011, Petrobras, Engenheiro de Equipamentos Júnior

#Questão 568330 - Engenharia Elétrica, Máquinas Elétricas, CESGRANRIO, 2011, Petrobras, Engenheiro de Equipamentos Júnior

A respeito de componentes de um transformador ideal, considere as afirmativas a seguir.

I – O núcleo tem permeabilidade infinita.

II – A relutância do núcleo é infinita.

III – Não há fluxo de dispersão.

É(São) correta(s) APENAS a(s) afirmativa(s)

A) I.

B) II.

C) I e II.

D) I e III.

E) II e III.

#Questão 568331 - Engenharia Elétrica, Máquinas Elétricas, CESGRANRIO, 2011, Petrobras, Engenheiro de Equipamentos Júnior

Um sistema trifásico hipotético a quatro fios é responsável por alimentar cargas trifásicas e monofásicas não lineares. As tensões do sistema são senoidais, com frequência de 60 Hz. Nessas condições, são gerados harmônicos de corrente que se propagam pelo sistema, em função da presença de cargas não lineares. Com relação aos componentes simétricos destas correntes,

A) caso as cargas monofásicas sejam desconectadas, mantendo-se a alimentação das cargas trifásicas, a corrente de neutro será nula, supondo haver harmônicos múltiplos de três nas correntes de linha.

B) caso haja o quinto harmônico nas correntes, eles serão de sequência positiva.

C) caso haja harmônicos de quarta ordem, eles serão de sequência negativa.

D) o emprego de transformador trifásico, conectado em delta-delta, impede a circulação de harmônicos de sequência zero da carga para o sistema.

E) as ordens dos harmônicos presentes no condutor neutro são múltiplas de dois.

#Questão 568360 - Engenharia Elétrica, Dispositivos Eletrônicos, UFPR, 2011, ITAIPU Binacional, Engenheiro Elétrico Júnior

Em relação aos disjuntores eletromagnéticos, identifique as afirmativas a seguir como verdadeiras (V) ou falsas (F):

( ) Disjuntores de curva b atuam com corrente de curto-circuito entre 3 e 5 vezes a corrente nominal.

( ) Disjuntores de curva c atuam com corrente de curto-circuito entre 5 e 10 vezes a corrente nominal.

( ) Disjuntores de curva d atuam com corrente de curto-circuito entre 10 e 20 vezes a corrente nominal.

( ) Disjuntores-motores são do tipo curva d, podendo ou não ter um dispositivo regulável para a proteção contra sobrecarga.

Assinale a alternativa que apresenta a sequência correta, de cima para baixo.

A) V – F – V – V.

B) F – V – F – V.

C) V – V – V – F.

D) F – F – F – F.

E) V – V – V – V.
