Disjuntor de potência é um equipamento destinado à proteção de circuitos primários capaz de interromper altas correntes durante ocorrência de defeitos. Acerca desse assunto, julgue os itens a seguir.

Quando houver necessidade de proteção dos equipamentos contra tensão mínima de funcionamento, é correto utilizar relés de subtensão com a dupla função de atuação nos disjuntores: desligando-os na condição de mínima tensão e religando-os automaticamente quando ocorre restabelecimento do nível nominal de tensão da rede.

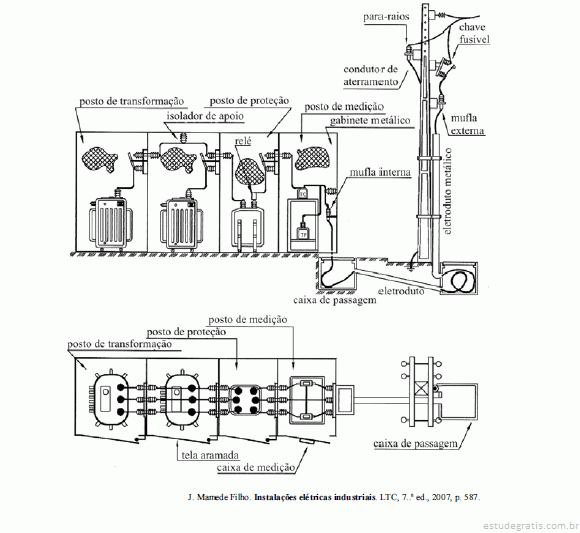

Considerando a figura acima, que mostra as vistas frontal e superior do pátio de uma subestação com diversos equipamentos típicos, incluindo transformadores isolados a óleo, julgue os itens de 100 a 108.

Considere que um princípio de incêndio tenha sido observado nas proximidades da subestação durante funcionamento normal das cargas da instalação. Considere ainda que, como medida de segurança de urgência, a chave seccionadora do posto de proteção tenha sido aberta por uma pessoa autorizada a realizar manobra de equipamentos na subestação. Nessa situação, o procedimento de segurança foi incorretamente aplicado.

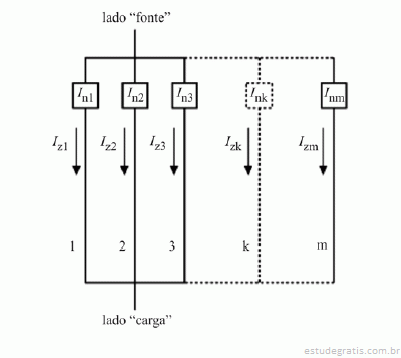

Uma planta industrial é alimentada por um barramento trifásico, do qual partem cabos paralelos interligando fonte e carga, conforme esboçado na figura acima. Considere que os condutores de 1 a 5 interliguem barramentos, por fase, e que a capacidade de condução de corrente nas condições previstas para a instalação (correntes Iz₁ a Iz₅), para cada condutor, seja igual a 110 A. Considere, também, que a corrente de projeto, por condutor, seja igual a 80 A. Suponha, ainda, que se deseje proteger os condutores contra sobrecorrente por meio de disjuntores. Nessa situação, julgue o item a seguir.

Os dispositivos de proteção de 1 a 5, por fase, deverão ser dimensionados de modo a ter corrente nominal (I_n) menor que 500 A e corrente convencional de atuação maior que 800 A.

Dois transformadores trifásicos estão ligados em paralelo, ligação delta-estrela, tensões 13,8 kV /220 V/127 V, 60 Hz, com potência individual nominal 1.000 kVA. Cada transformador alimenta um conjunto habitacional com 25 casas, cada casa com potência instalada igual a 50 kW, em rede trifásica, com fator de demanda médio equivalente a 0,7 e fator de potência médio de 0,5, atrasado.

A partir dessas informações e considerando que os transformadores fiquem permanentemente operando para atender as cargas, julgue os itens que se seguem.

Caso os disjuntores de potência para o comando de um conjunto de transformadores possuam relés primários de ação direta, então cada relé terá sua bobina percorrida pela corrente de carga de cada fase.

Julgue os itens de 101 a 106, acerca de subestações de média tensão, equipamentos elétricos e sistemas de proteção.

Para segurança operacional, os cabos blindados utilizados nas subestações devem ter suas blindagens, obrigatoriamente, ligadas à terra nas duas extremidades.
