Questões de Engenharia Elétrica do ano 2010

Na figura abaixo, é ilustrado um sistema elétrico monofásico hipotético. Os disjuntores DA e DB têm abertura comandada pelos relés de sobrecorrente tempo inverso não direcionais RA e RB, que, por sua vez, são alimentados pelos transformadores de correntes TCA e TCB, respectivamente.

Caso ocorra um curto-circuito monofásico no ponto X e a fonte forneça uma corrente de curto-circuito igual a 3.100 A, então é correto afirmar que ambos os relés RA e RB devem enviar um comando de abertura para os seus disjuntores associados.

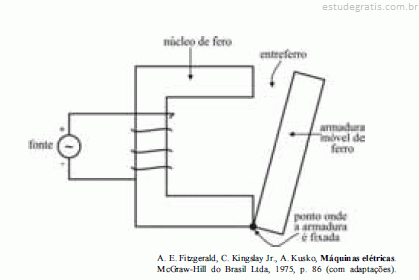

Considerando o relé magnético com a estrutura básica mostrada na figura acima, em que a armadura de ferro no relé é uma peça móvel, enquanto o núcleo de ferro é uma parte fixa, julgue os itens que se seguem.

Caso a armadura seja mantida fixa em uma posição, a variação da energia elétrica fornecida pela fonte CA será totalmente convertida em variação de energia mecânica.

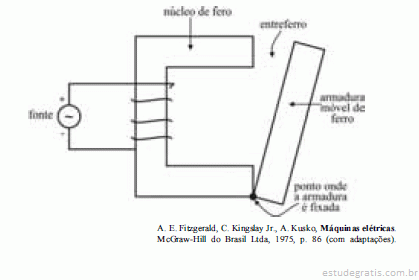

Considerando o relé magnético com a estrutura básica mostrada na figura acima, em que a armadura de ferro no relé é uma peça móvel, enquanto o núcleo de ferro é uma parte fixa, julgue os itens que se seguem.

Entre as causas de perda de energia elétrica no relé magnético, incluem-se as correntes de Foucault e a histerese do ferro.

Acerca de relés eletromecânicos de ação instantânea, julgue os itens subsequentes.

Considere que determinado relé de sobrecorrente com unidades 50/51 tenha sido instalado em um circuito com a finalidade de propiciar proteção instantânea contra correntes de curto-circuito. Nesse caso, havendo um curto-circuito, poderá atuar a unidade 50 do relé ou a 51, ou ambas, dependendo da intensidade da corrente de curto-circuito: se essa intensidade ultrapassar um limiar pré-ajustado, as duas unidades atuarão simultaneamente.

Acerca de relés eletromecânicos de ação instantânea, julgue os itens subsequentes.

Para maior segurança, os relés de sobrecorrente de ação instantânea atuam quando a intensidade da corrente de falta é superior a 80% do limiar de corrente para o qual eles foram ajustados.
