Questões de Engenharia Elétrica do ano 2006

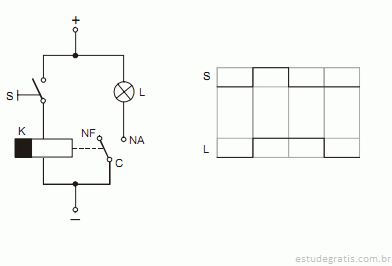

Os esquemas abaixo representam a operação de um dispositivo acionado por uma chave S e comandando uma lâmpada L. A chave S aberta é representada por um nível baixo e fechada por um nível alto; a lâmpada L apagada é representada por um nível baixo e fechada por um nível alto.

Trata-se de

Um multímetro digital está calibrado para operar como ohmímetro com fundo de escala de 200 Ω. Ao realizar o teste de continuidade de um condutor elétrico flexível de seção 2,5 mm² e comprimento de 5 m, considerando a sua resistência, bem como a resistência das pontas de prova do multímetro, é correto considerar que as condições do condutor são satisfatórias caso a resistência R medida seja

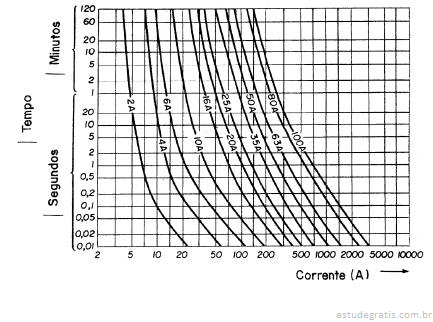

Analise as curvas características de um determinado tipo de fusível mostradas na figura abaixo. Deseja-se que o tempo de atuação do fusível seja de aproximadamente 10 segundos quando a corrente no circuito atingir 50 A. Neste caso, o fusível escolhido deve ter corrente nominal de

Tem-se um relé com 5 terminais, sendo 2 da bobina e 3 dos contatos de uma chave reversível. A bobina é especificada para operar com 12 VDC e 40 mA. Usando um ohmímetro, é possível identificar os terminais da bobina quando a resistência entre eles

Um aquecedor elétrico resistivo é especificado para operar com tensão de 220 V - 60 Hz e sua potência é de 5 500 W. A alternativa que apresenta, respectivamente, o consumo de corrente do aquecedor e o seu consumo de energia caso ele fique ligado dois dias inteiros ininterruptamente é:
