Questões de Engenharia Elétrica do ano 2006

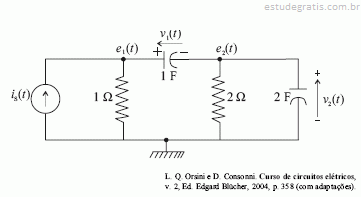

Considere que o circuito elétrico mostrado na figura acima passe a funcionar a partir do instante t = 0s e que ele não apresente energia armazenada nos capacitores antes desse instante. Com relação a esse circuito, composto de elementos ideais, assinale a opção incorreta.

Julgue os itens subseqüentes, relativos a circuitos elétricos lineares puramente resistivos podendo conter ou não fontes controladas.

I O teorema de Thévenin permite a determinação de um circuito elétrico equivalente linear, sendo esse equivalente representado por uma fonte de tensão independente em série com uma resistência. O valor da tensão da fonte é igual à tensão de circuito aberto nos terminais da rede que se deseja calcular o equivalente, enquanto a resistência corresponde à resistência equivalente calculada a partir desses terminais no qual se calculou a tensão em circuito aberto.

II O teorema de Norton é semelhante ao teorema de Thévenin, diferindo apenas na aplicação. O teorema de Norton se restringe a circuitos que contenham fonte de corrente independente ou controlada.

III De acordo com a lei de Kirchhoff de corrente, a soma algébrica das correntes em um nó de um circuito elétrico é sempre nula.

IV Qualquer que seja o tipo de circuito, a resistência equivalente de um circuito é sempre igual a um valor positivo.

Estão certos apenas os itens

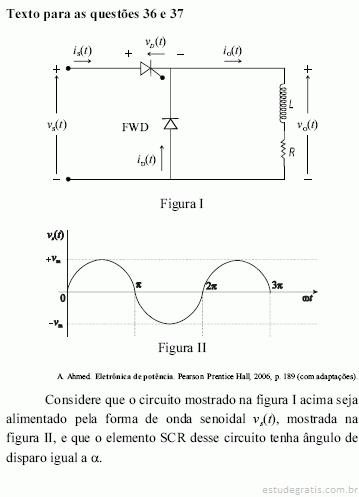

Tendo o texto como referência, assinale a opção que apresenta a forma de onda que melhor representa o comportamento de v₀(t) nos terminais da carga formada por R e L.

A)

B)

C)

D)
