Questões de Engenharia Elétrica do ano 2005

#Questão 419445 - Engenharia Elétrica, Instalacao Elétrica, FCC, 2005, TRT 11ª, Técnico Judiciário

Utilize o texto e as figuras para responder às questões de números 40 e 41.

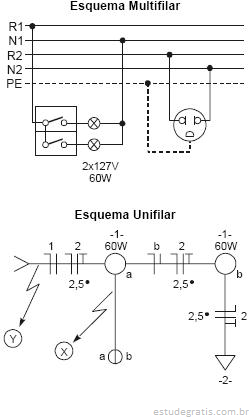

"As figuras abaixo representam uma parte de uma instalação elétrica predial por meio do esquema multifilar e o seu respectivo esquema unifilar. No diagrama unifilar, um eletroduto foi identificado por Y e outro por X, sendo que no último, os condutores foram omitidos propositalmente."

Os condutores do eletroduto X, estão representados por:

A)

B)

C)

D)

E)

#Questão 419446 - Engenharia Elétrica, Instalacao Elétrica, FCC, 2005, TRT 11ª, Técnico Judiciário

Utilize o texto e as figuras para responder às questões de números 40 e 41.

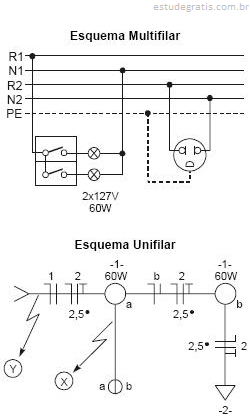

"As figuras abaixo representam uma parte de uma instalação elétrica predial por meio do esquema multifilar e o seu respectivo esquema unifilar. No diagrama unifilar, um eletroduto foi identificado por Y e outro por X, sendo que no último, os condutores foram omitidos propositalmente."

No eletroduto Y, os números 1 e 2 sobre os símbolos dos condutores identificam

A)

o número de disjuntores necessários para proteger cada circuito dessa instalação.

B)

o valor da corrente nominal, em ampère, do disjuntor de proteção de cada circuito dessa instalação.

C)

o número de cada circuito dessa instalação e, conseqüentemente, de seus respectivos disjuntores de proteção.

D)

a seção nominal, em mm², dos condutores de cada circuito dessa instalação.

E)

a capacidade de corrente, em ampère, dos condutores de cada circuito dessa instalação.

#Questão 419447 - Engenharia Elétrica, Instalacao Elétrica, FCC, 2005, TRT 11ª, Técnico Judiciário

No diagrama multifilar de um quadro de distribuição de cargas de uma instalação elétrica aparece a inscrição 3 # 25 (16) T16 mm² – PVC Ø 50 mm logo acima das indicações dos condutores R, S, T, N e PE.

Quanto à interpretação dessa inscrição, é INCORRETO afirmar que

A)

o número 3 indica o número de fases.

B)

o número 25 indica a seção do condutor fase, em mm².

C)

a inscrição (16) indica a capacidade de corrente de cada condutor fase, em ampères.

D)

a inscrição T16 indica a seção do condutor de proteção, em mm².

E)

o número 50 indica o diâmetro do eletroduto, em mm.

#Questão 419784 - Engenharia Elétrica, Leis de Kirchhoff, CESPE / CEBRASPE, 2005, CESAN/ES, Operador de ETA IV

#Questão 419909 - Engenharia Elétrica, Máquinas Elétricas, CESGRANRIO, 2005, MPE/RO, Engenheiro

Considere uma máquina CC sendo utilizada em aplicações de velocidade variável. Quando a fonte de tensão que alimenta a armadura é substituída por uma resistência, a máquina entra no modo de operação:

A)

de frenagem dinâmica.

B)

de frenagem regenerativa.

C)

de plugueamento.

D)

como gerador.

E)

como motor.
