Listagem de Questões de Engenharia Elétrica do ano 2001

#Questão 412102 - Engenharia Elétrica, Geral, CESPE / CEBRASPE, 2001, Petrobras, Engenheiro / Engenharia de Equipamentos

Na elaboração de um projeto de instalação elétrica industrial, deve-se adotar a simbologia que represente cada material e equipamento utilizados de acordo com a simbologia de origem do fabricante e com a simbologia necessária para a cotação internacional de preços.

#Questão 412104 - Engenharia Elétrica, Geral, CESPE / CEBRASPE, 2001, Petrobras, Engenheiro / Engenharia de Equipamentos

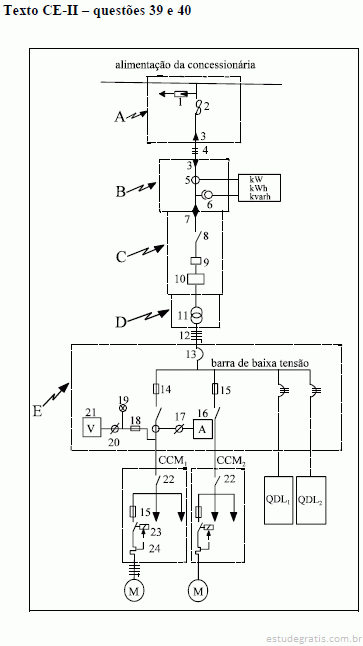

Os quadrados tracejados da figura identificados pelas letras A, B, C, D e E delimitam, respectivamente, o ponto de entrega de energia, o posto de medição, o posto de proteção, o posto de transformação e o quadro geral de força (QGF).

#Questão 412106 - Engenharia Elétrica, Geral, CESPE / CEBRASPE, 2001, Petrobras, Engenheiro / Engenharia de Equipamentos

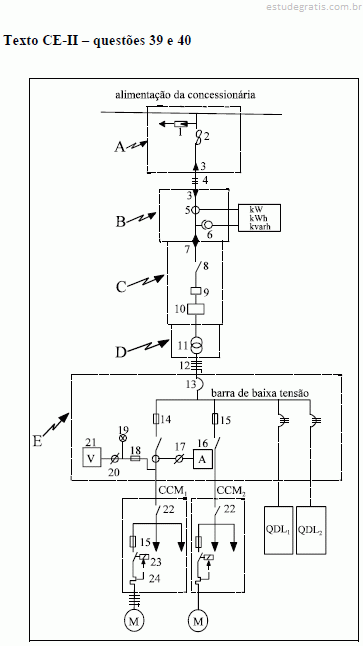

Os equipamentos no diagrama unifilar da figura identificados pelos números 1, 2 e 3 representam, respectivamente, pára-raios de distribuição, chave fusível e mufla terminal.

#Questão 412107 - Engenharia Elétrica, Geral, CESPE / CEBRASPE, 2001, Petrobras, Engenheiro / Engenharia de Equipamentos

Os cabos ou condutores no diagrama unifilar da figura identificados pelos números 4 e 12 devem ter a mesma classe de tensão e, conseqüentemente, a mesma bitola emmm2 e o mesmo tipo de condutor.

#Questão 412109 - Engenharia Elétrica, Geral, CESPE / CEBRASPE, 2001, Petrobras, Engenheiro / Engenharia de Equipamentos

No centro de controle de motores (CCM1) mostrado no diagrama unifilar, os equipamentos de comando e proteção de motores identificados pelos números 22, 23 e 24 representam, respectivamente, a chave seccionadora tripolar, o contator tripolar e o relé térmico.
