Questões de Engenharia Elétrica

#Questão 411472 - Engenharia Elétrica, Geral, FEC, 2003, TRF 2ª, Técnico Judiciário

Dois amperímetros foram ligados em um circuito para medição das correntes I₁ e I₂como indicado. 12 Considerando que as medidas foram I₁ = 8 mA e I₂ = 200 A, os valores do ganho de corrente e o fator de cc correção do transistor são respectivamente:

A)

160 e 0,99;

B)

40 e 0,97;

C)

160 e 0,97;

D)

0,97 e 160;

E)

82 e 0,99.

#Questão 411475 - Engenharia Elétrica, Geral, FEC, 2003, TRF 2ª, Técnico Judiciário

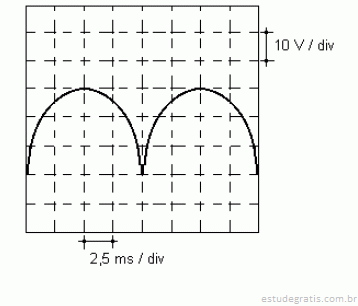

Durante os testes em laboratório de um retificador de onda completa monofásico, foi obtida a forma de onda de saída na tela de um osciloscópio mostrada abaixo. Através da análise da forma de onda podemos concluir que a freqüência e o valor da tensão rms de entrada do retificador são respectivamente:

A)

60 Hz e 30 V;

B)

50 Hz e 30 V;

C)

100 Hz e 21,2 V;

D)

60 Hz e 21,2 V;

E)

50 Hz e 21,2 V

#Questão 411481 - Engenharia Elétrica, Geral, FEC, 2003, TRF 2ª, Técnico Judiciário

Em determinado instante, um flip-flop JK mestre escravo apresentou na sua saída Q uma mudança de estado de zero para um. Para que isto ocorra, uma possibilidade de valores assumidos pelas suas entradas J, K e clock nesse instante seriam, respectivamente:

A)

J=0, K=1 e clock mudando de zero para um;

B)

J=0, K=0 e clock =1;

C)

J=1, K=1 e clock mudando de zero para um;

D)

J=1, K=1 e clock =1;

E)

J=1, K=0 e clock =0.

#Questão 411482 - Engenharia Elétrica, Geral, FEC, 2003, TRF 2ª, Técnico Judiciário

O que caracteriza a diferença entre contadores assíncronos e contadores síncronos é a entrada de clock dos flip-flops. Nos contadores síncronos, o clock:

A)

é diferente para cada flip-flop;

B)

é comum para todos os flip-flops;

C)

vale sempre um;

D)

depende das saídas dos flip-flops;

E)

vale sempre zero.

#Questão 411484 - Engenharia Elétrica, Geral, FEC, 2003, TRF 2ª, Técnico Judiciário

Um circuito eletrônico tem como objetivo efetuar a medida de temperatura de um equipamento e transmitir esta informação codificada de forma digital. Este circuito será basicamente constituído de um:

A)

conversor AD;

B)

multiplex;

C)

demultiplex;

D)

conversor DA;

E)

contador em anel.
