Questões de Engenharia de Telecomunicações do ano 2018

O conceito de figura de ruído expressa a degradação da relação sinal ruído cau-sado por um circuito. Considere um circuito amplificador com ganho de 13 dB e com uma figura de ruído de 10 dB onde é aplicado um sinal de entrada com - 13 dBm e com uma relação sinal ruído de 37 dB. Os valores da potência em miliwatts do sinal de saída e da potência em miliwatts do ruído na saída são, res-pectivamente:

Considere: log₁₀ 2 = 0,30 ; log₁₀ 3 = 0,48 ; log₁₀ 5 = 0,70 ; log₁₀ 10 = 1,00

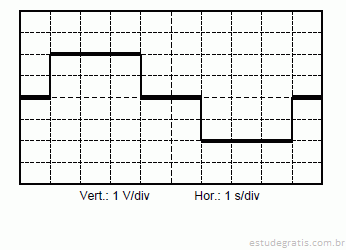

Um determinado osciloscópio está medindo uma tensão periódica cuja forma de onda é mostrada abaixo. Preliminarmente, a posição vertical foi ajustada de tal maneira que, com a entrada em curto circuito para o terra do osciloscópio (GND), o traço fica posicionado no meio da escala e a base de tempo do osciloscópio foi ajustada para que um período da onda ocupe exatamente toda a largura da tela. Nesse osciloscópio, existe uma função que calcula o valor eficaz verdadeiro (true RMS) da forma de onda. O valor calculado através dessa função é:

A)

B)

C)

D)

Para evitar o fenômeno conhecido como aliasing na reconstrução de um sinal digitalizado, deve-se atender aos critérios estabelecidos por Nyquist. De acordo com o teorema de Nyquist, para um sinal com largura de banda de 3,1 kHz, no qual a menor frequência é igual a 300 Hz, o número mínimo de amostras por segundo, para que o sinal seja corretamente reconstruído sem aliasing, deverá ser igual a:

Um sistema de transmissão de sinais de voz da telefonia convencional, que utiliza modulação por código de pulsos (PCM), segue a recomendação G.711 do ITU-T. A taxa de amostragem recomendada para o sinal de voz de acordo com essa re-comendação é de:

Para a codificação de um sinal de voz na telefonia convencional, é utilizado um quantizador não linear que utiliza uma lei de compressão conhecida como Lei A que segue a recomendação G.711 do ITU-T. O número de segmentos distintos definidos pela recomendação G.711 na Lei A é igual a:
