Questões de Engenharia de Telecomunicações do ano 2007

Com relação às características dos elementos que constituem o sistema de radiação de um enlace de comunicações via rádio, julgue os próximos itens.

Considere que, dispondo-se de dois dipolos de meio comprimento de onda, se deseje transmitir uma onda eletromagnética com polarização circular tal que a propagação de sinal ocorra na direção do eixo-x de um sistema de coordenadas retangulares x, y, z. Nessa situação, é suficiente posicionar os dipolos em (0, 0, 0) e (8/4, 0, 0) orientados paralelos aos eixos y e z, respectivamente, e excitar esses dipolos com correntes de mesma amplitude, mas defasadas de 90 graus no tempo.

As condições atmosféricas e a natureza do terreno afetam a propagação das ondas eletromagnéticas de modo que, mesmo que dois pontos estejam em linha de visada, a transmissão pode não ser satisfatória, o que pode exigir o uso de técnicas de diversidade espacial. Na faixa superior de UHF, entre 2 GHz e 3 GHz, observa-se uma melhor propagação sob o ponto de vista de fading, quando comparada a freqüências na banda Ku.

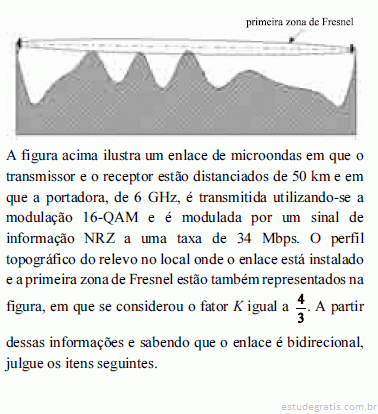

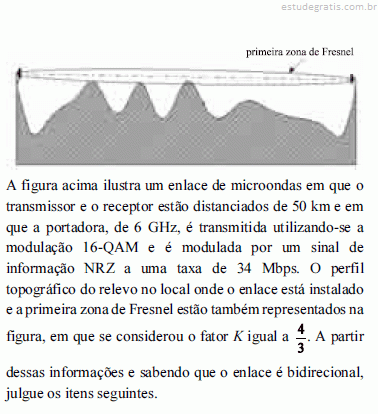

Se o fator K utilizado no projeto tivesse sido igual a 2/3 , o padrão de obstrução apresentado na figura poderia indicar um sistema operante em visibilidade.

No enlace descrito no texto e na figura, é mais provável a ocorrência de desvanecimento devido a precipitações que de desvanecimento seletivo em freqüência.

A primeira zona de Fresnel define a quantidade de energia eletromagnética que pode ser absorvida pelo sistema receptor do enlace descrito. Dessa forma, quanto menor o volume dessa zona, mais concentrada é a energia que é transmitida e recebida no receptor e menor é, por conseqüência, a dispersão dessa energia. Desse modo, quanto maior a diretividade das antenas transmissora e receptora utilizadas no enlace, menor será o volume da primeira zona de Fresnel, vista como um elipsóide.
