Questões sobre Projeto e Execução de Rodovias e Ferrovias

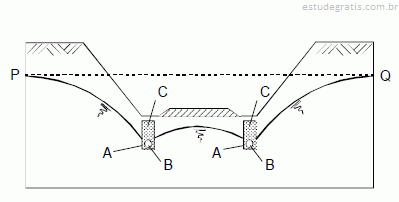

A figura acima mostra um trecho de terreno a ser escavado para a passagem de uma rua. No trecho considerado, o solo é homogêneo e isotrópico no que se refere às propriedades relevantes para o problema. Antes da escavação, o nível d’água na região, representado pela linha tracejada PQ, é horizontal. A figura apresenta também o sistema de drenagem proposto e a configuração final do nível d’água. Com relação à situação mostrada na figura, julgue os itens a seguir.

A capacidade de descarga do tubo perfurado (B) é inversamente proporcional ao quadrado do seu raio.

A figura acima mostra um trecho de terreno a ser escavado para a passagem de uma rua. No trecho considerado, o solo é homogêneo e isotrópico no que se refere às propriedades relevantes para o problema. Antes da escavação, o nível d’água na região, representado pela linha tracejada PQ, é horizontal. A figura apresenta também o sistema de drenagem proposto e a configuração final do nível d’água. Com relação à situação mostrada na figura, julgue os itens a seguir.

O material drenante presente nas trincheiras (C) deve ser escolhido de tal modo que o diâmetro dos grãos do solo do terreno circundante, correspondente a 10% passando em ensaios de granulometria, fique retido em seus vazios.

A figura acima mostra um trecho de terreno a ser escavado para a passagem de uma rua. No trecho considerado, o solo é homogêneo e isotrópico no que se refere às propriedades relevantes para o problema. Antes da escavação, o nível d’água na região, representado pela linha tracejada PQ, é horizontal. A figura apresenta também o sistema de drenagem proposto e a configuração final do nível d’água. Com relação à situação mostrada na figura, julgue os itens a seguir.

Dependendo das características do solo circundante às valas drenantes, pode ser possível a utilização de geotêxtil nãotecido na interface entre o material drenante C e o solo circundante, para servir como elemento de filtro para as trincheiras drenantes.

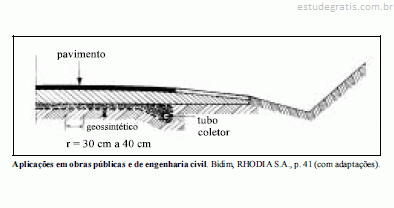

A partir da figura acima, que representa um colchão drenante de rodovia, julgue os itens subseqüentes.

Na figura, a expressão “r = 30 cm a 40 cm” indica a espessura da camada de resistência.

Uma curva circular simples de uma rodovia tem deflexão de 90º e raio de 300 metros. Assim, conclui-se que
