Questões sobre Projeto e Execução de Edificações

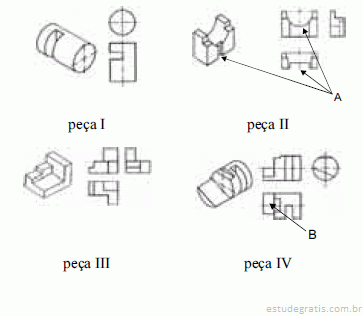

As peças mostradas acima estão representadas de duas maneiras: em isometria e nas projeções ortogonais (vista superior, vista frontal e vista lateral) de acordo com as regras da geometria descritiva. Considerando a figura e com relação à leitura e interpretação de desenhos técnicos, julgue os itens a seguir.

Se for corrigida a largura do plano A, as representações da peça II estarão corretas.

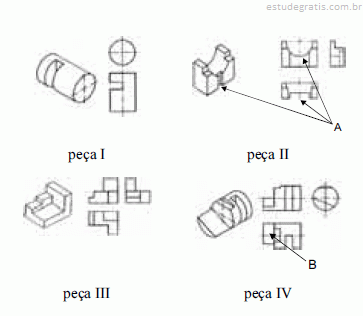

As peças mostradas acima estão representadas de duas maneiras: em isometria e nas projeções ortogonais (vista superior, vista frontal e vista lateral) de acordo com as regras da geometria descritiva. Considerando a figura e com relação à leitura e interpretação de desenhos técnicos, julgue os itens a seguir.

A representação da peça IV estará correta, desde que se aumente o plano B, na vista superior.

As peças mostradas acima estão representadas de duas maneiras: em isometria e nas projeções ortogonais (vista superior, vista frontal e vista lateral) de acordo com as regras da geometria descritiva. Considerando a figura e com relação à leitura e interpretação de desenhos técnicos, julgue os itens a seguir.

As linhas tracejadas, que aparecem na vista lateral da peça II, representam uma aresta e o limite inferior do plano curvo, ambos ocultos.

Considerando a figura acima, que mostra comandos do quadro de diálogo do aplicativo AutoCad, julgue os itens subsequentes.

Nos desenhos acima, que representam armaduras de lajes de concreto armado,

o valor relacionado à letra C indica o diâmetro da barra de aço.
