Questões sobre Projeto e Execução de Barragens

Na implantação de um sistema urbano de água ou esgoto, questões de diferentes áreas da engenharia civil estão envolvidas. Julgue os itens seguintes, que se referem a algumas dessas questões.

As barragens de enrocamento, comuns na construção de açudes, são do tipo arco.

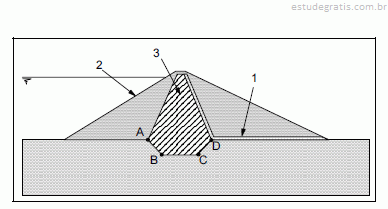

A respeito da figura acima, que mostra o desenho da seção transversal de uma barragem, julgue os seguintes itens.

O trecho indicado pelas letras ABCD é denominado ensecadeira.

A respeito da figura acima, que mostra o desenho da seção transversal de uma barragem, julgue os seguintes itens.

O componente destinado a drenar a água que percola pelo corpo da barragem está especificado no desenho pelo número 3.

A respeito da figura acima, que mostra o desenho da seção transversal de uma barragem, julgue os seguintes itens.

O número 1 indica o componente destinado a diminuir a infiltração de água do reservatório pelo corpo da barragem.

A respeito da figura acima, que mostra o desenho da seção transversal de uma barragem, julgue os seguintes itens.

O talude jusante da barragem está indicado no desenho pelo número 2.
