Questões de Engenharia Cartográfica e de Agrimensura da FCC

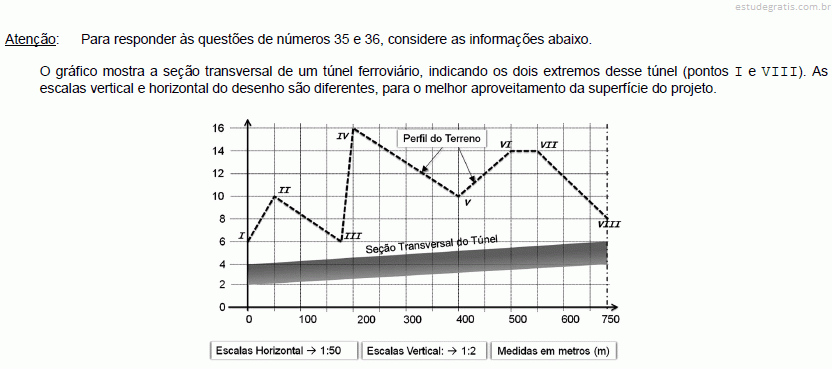

A área final da seção transversal do túnel (em projeto), em m², será de

Sabendo-se que o ponto III está posicionado na abscissa 175 m, o comprimento da linha III-IV, em m, é igual a

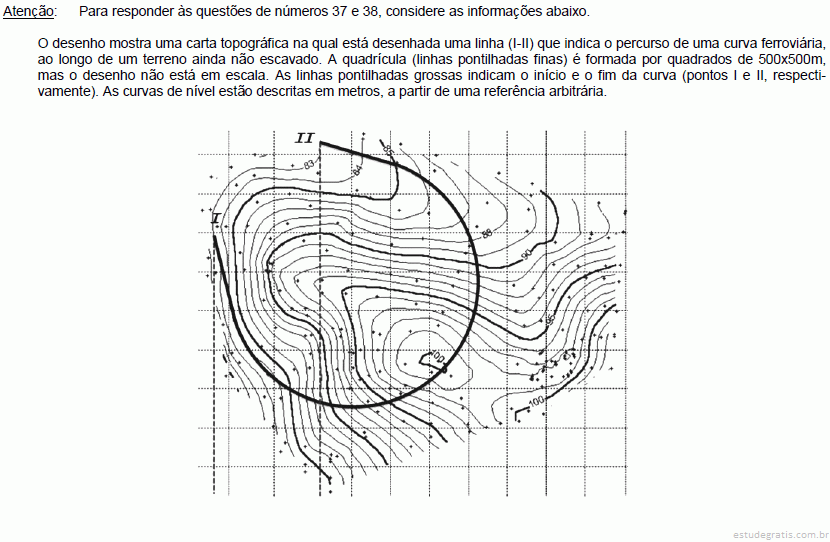

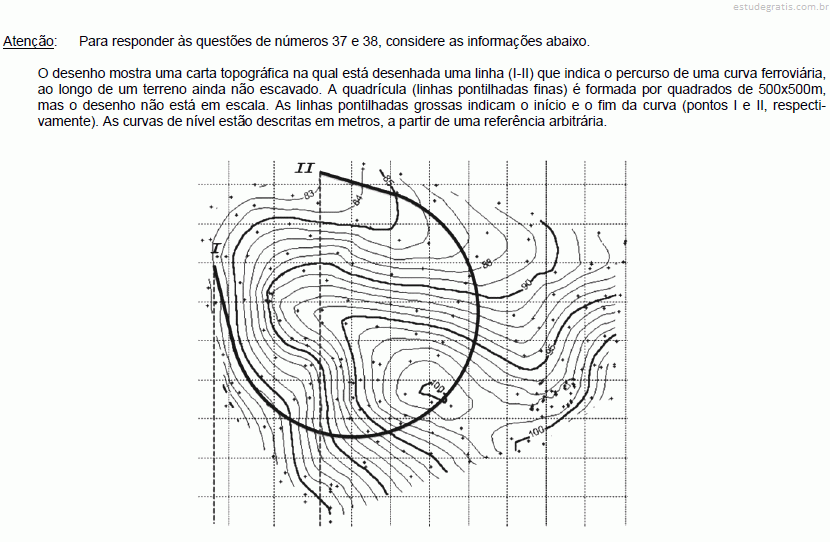

Analise:

I. Para a correta execução dessa curva torna-se necessária uma sobrelevação, cuja inclinação “desce” para dentro da curva.

II. A maior elevação (conta) por onde pode passar o percurso da linha férrea é igual a 100 m e a menor é de 82 m.

III. A linha férrea cruza com a curva de nível 84 cinco vezes, permanecendo ao longo dela por, pelo menos, 500 m.

É correto o que consta em

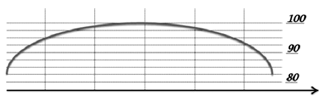

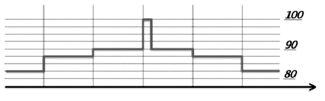

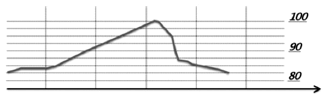

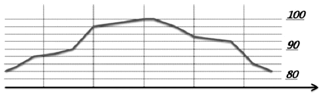

Se fosse feito um gráfico das elevações por onde passa todo o percurso da curva I-II, como se tivesse sido desenvolvida, teríamos o corte de terreno descrito em:
