Questões de Engenharia Cartográfica e de Agrimensura da CESGRANRIO

A representação do topo de uma elevação natural em uma fotografia perfeitamente vertical obtida por aerolevantamento dista 11 mm do centro da fotografia. A altura do topo dessa elevação sobre o plano médio do terreno é de 1.200 m, e a altura do voo aerofotogramétrico sobre o plano médio é de 4.800 m.

Qual é o valor aproximado, em milímetros, do deslocamento sofrido pelo topo da elevação, devido ao relevo, observado nessa fotografia?

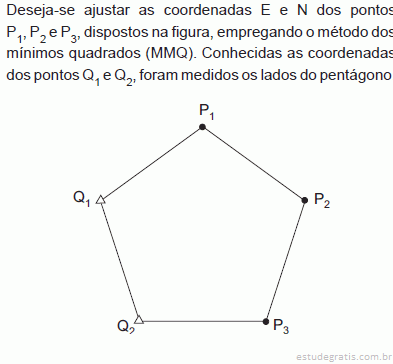

Qual o número mínimo de diagonais do pentágono que precisam ser medidas para poder aplicar o MMQ?

O modelo geoidal adotado pelo Sistema Geodésico Brasileiro (SGB) foi desenvolvido de modo a fornecer valores confiáveis de ondulação geoidal.

Esse modelo é denominado

São conhecidas as coordenadas dos pontos X e Y, havendo intervisibilidade entre eles. Posicionando-se uma estação total no ponto X, observa-se que o ângulo Y P mede 70o. Em seguida, posiciona-se o mesmo equipamento no ponto Y, distante 100 metros do ponto X, e constata- se que o ângulo entre XY e YP mede 40o.

Para determinar as coordenadas de P com os dados fornecidos, o método a ser empregado recebe o nome de

Durante a realização de nivelamento geométrico, um operador visou a mira à ré e obteve os valores de 1,852 m para a leitura do fio inferior, de 2,115 m para a leitura do fio nivelador e de 2,390 m para a leitura do fio superior. Em seguida, visou a mira à vante, registrando os valores de 2,002 m para a leitura do fio inferior, de 2,261 m para a leitura do fio nivelador e de 2,520 m para a leitura do fio superior

Essas observações indicam que a(o)
