Questões de Engenharia Cartográfica e de Agrimensura do ano 2016

A agrimensura pode se valer de diferentes formas de orientação no espaço ao realizar alguns trabalhos. Assinale a alternativa que possui coerência entre a forma e sua descrição correta.

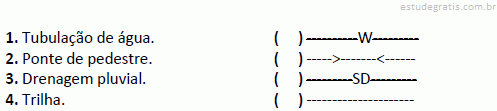

A topografia trabalha com convenções cartográficas que representam diversas feições e objetos em um mapa. Relacione adequadamente as convenções a seguir.

A sequência está correta em

No trabalho com curvas de nível é fundamental considerar alguns critérios e regras essenciais. Diante do exposto, marque V para as afirmativas verdadeiras e F para as faltas.

( ) Quando a superfície do terreno é irregular e acidentada, as curvas de nível serão regulares.

( ) As curvas de nível são desenhadas perpendiculares à direção da inclinação do terreno e, então, a água escoa perpendicularmente às curvas de nível.

( ) As curvas de nível conectam pontos de cotas diferentes.

( ) As curvas de nível que cortam cursos d’água ou linhas de drenagem têm forma aproximada de ∩ ou de , apontando para montante.

A sequência está correta em

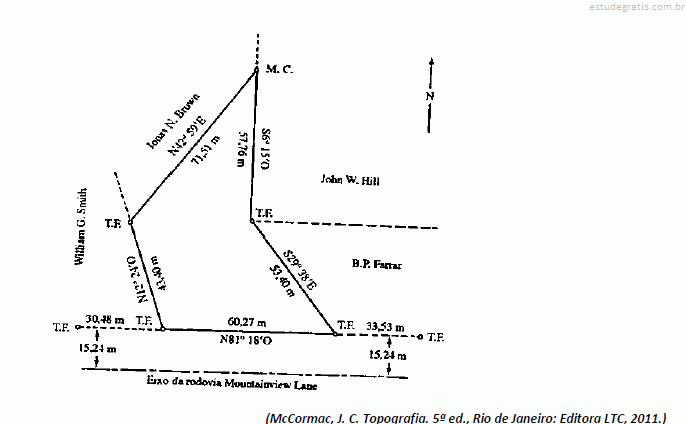

Uma planta é um desenho dimensional que mostra dados relativos ao levantamento cadastral, sendo um instrumento legal de registro público. Ela fornece informações importantes que propiciam encontrar, descrever e preparar uma descrição da terra. No entanto, algumas exigências devem ser cumpridas, especialmente quanto a informações e símbolos usados na planta. Observe a planta a seguir.

Diante do exposto, analise as seguintes afirmativas.

I. Nesta planta topográfica confeccionada faltam ser acrescidos o título e a legenda para poder ser registrada em cartório.

II. O topógrafo deverá fornecer uma declaração quanto à precisão do levantamento de campo e o método usado para determinar a área dessa terra.

III. Em áreas onde há casas ou outras construções (existentes ou que serão construídas) deve ser dada uma nota informando se a terra é abaixo ou acima do nível de inundação.

IV. Os números do livro de escrituras e de páginas do cartório são frequentemente informados, sendo obrigatória a apresentação dos confrontantes da terra. Nesta planta, os confrontantes são quatro: os senhores William G. Smith, Jonas N. Brown, John W. Hill e B. P. Farrar.

Estão corretas apenas as afirmativas

Com uma trena de aço deseja-se fazer a locação de uma distância horizontal ao longo de uma inclinação constante de 3° 21’. Qual deve ser a distância inclinada de tal forma que a distância horizontal resultante seja 350,00 m? (Dados: sen(3°21’) = 0,058435222; cos(3°21’) = 0,998291202; tan(3°21’) = 0,056083760.)
