Questões de Engenharia Cartográfica e de Agrimensura do ano 2013

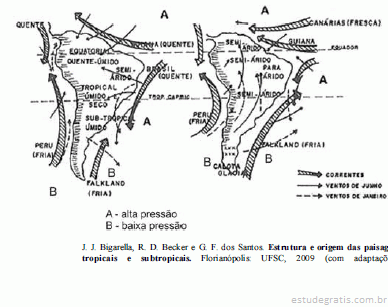

Considerando a figura acima, que apresenta os mapas esquemáticos dos mecanismos climáticos em situação interglacial (à esquerda) e da possível situação glacial pleistocênica (à direita), julgue os próximos itens, a respeito da situação geográfica resultante das oscilações climáticas do quaternário na América do Sul. Nesse sentido, considere que a letra A refere-se à alta pressão e que a letra B refere-se à baixa pressão.

De acordo com o mapa, as correntes marinhas quentes atuam de maneira relevante no continente durante a fase interglacial, o que provocou grande entalhamento da superfície.

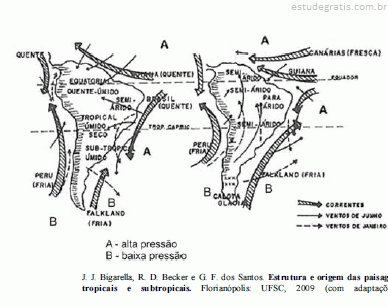

Considerando a figura acima, que apresenta os mapas esquemáticos dos mecanismos climáticos em situação interglacial (à esquerda) e da possível situação glacial pleistocênica (à direita), julgue os próximos itens, a respeito da situação geográfica resultante das oscilações climáticas do quaternário na América do Sul. Nesse sentido, considere que a letra A refere-se à alta pressão e que a letra B refere-se à baixa pressão.

No mapa à direita, observa-se um cinturão de subsidência na faixa intertropical responsável por uma morfogênese mecânica no período apresentado.

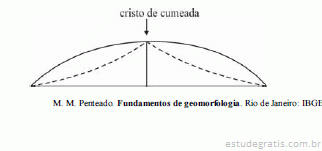

A figura acima representa a atuação da erosão regressiva em diferentes tipos de vertentes. Com base nessa figura, julgue o próximo item.

Na figura, a erosão remontante é limitada pela linha de cumeada.

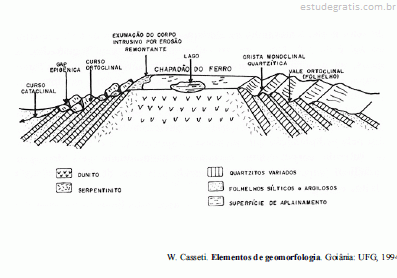

A figura acima ilustra o esquema simplificado do tipo de relevo que pode ser representado pela Serra Negra, localizada na cidade de Patrocínio, em Minas Gerais. Considerando essa figura, julgue os itens subsequentes, acerca da evolução morfológica em estruturas deformadas.

É correto afirmar que, devido à organização dos cursos ortoclinais em sequências anelares, representadas pelos folhelhos siltíticos e argilosos, iniciou-se um processo de elaboração dos vales homoclinais dissimétricos, conforme evidenciado na figura.

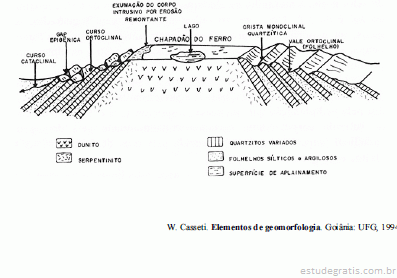

A figura acima ilustra o esquema simplificado do tipo de relevo que pode ser representado pela Serra Negra, localizada na cidade de Patrocínio, em Minas Gerais. Considerando essa figura, julgue os itens subsequentes, acerca da evolução morfológica em estruturas deformadas.

A figura representa um exemplo de relevo do tipo hog-back.
