Questões de Engenharia Cartográfica e de Agrimensura do ano 2012

Sobre os tipos de nivelamento e suas características, analise:

I. Nivelamento que realiza a medida da diferença de nível entre pontos no terreno por intermédio de leituras correspondentes a visadas horizontais, obtidas com um nível, em miras colocadas verticalmente nos referidos pontos.

II. Nivelamento que realiza a medição da diferença de nível entre pontos no terreno, indiretamente, a partir da determinação do ângulo vertical da direção que os une e da distância entre estes, fundamentando-se na relação trigonométrica entre o ângulo e a distância medidos, levando em consideração a altura do centro do limbo vertical do teodolito ao terreno e a altura sobre o terreno do sinal visado.

III. Nivelamento trigonométrico em que as distâncias são obtidas taqueometricamente e a altura do sinal visado é obtida pela visada do fio médio do retículo da luneta do teodolito sobre uma mira colocada, verticalmente, no ponto cuja diferença de nível, em relação à estação do teodolito, é objeto de determinação.

As descrições dos itens I, II, e III estão relacionadas, respectivamente, aos tipos de nivelamentos:

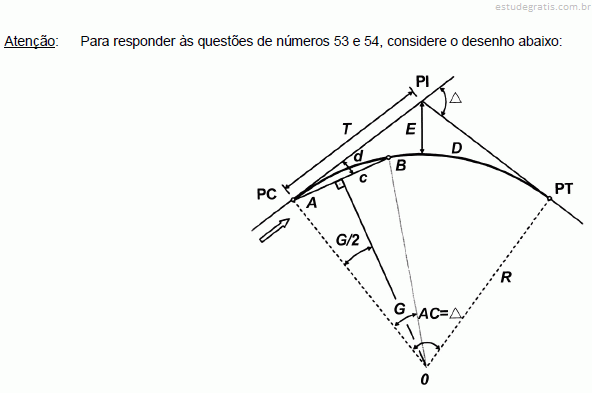

Em relação à locação de curvas horizontais, considere:

I. Em uma curva horizontal, conhecendo-se os valores de “R” e “AC”, deve-se deduzir o valor de “T”, utilizando-se a relação matemática T = R.tg (AC/2).

II. Deduzindo o valor da tangente "T" da estaca do "PI", tem-se a estaca do "PC" ("PCD" se for curva à direita e "PCE" se for curva à esquerda).

III. Calcula-se o valor de “D”, que é o desenvolvimento da curva, ou seja, a extensão do trecho em curva, para se obter a estaca do “PC” a partir do valor da estaca do “PT”.

Está correto o que consta em

Uma “poligonal secundária enquadrada” trata-se de

Sobre erro de fechamento angular, considere:

I. Para uma poligonal fechada, após o cálculo dos azimutes das direções, é necessária a verificação dos rumos vante e ré medidos.

II. Apenas para poligonais fechadas de qualquer tipo, ou para as poligonais abertas enquadradas, é possível e necessário a verificação dos erros de fechamento.

III. Se a somatória dos ângulos internos for diferente da somatória dos ângulos externos é que se identifica que ocorreu um erro de fechamento angular.

IV. Em um polígono qualquer, fechado, a somatória dos ângulos internos é dada por S = (n−2).180°.

Está correto o que consta em

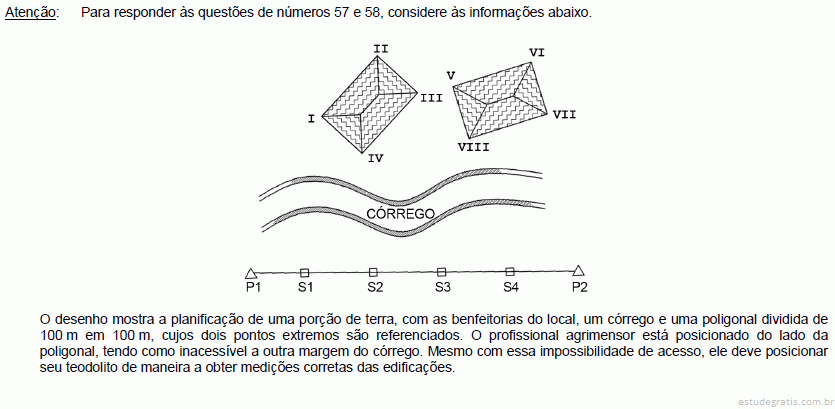

Para que o agrimensor obtenha uma medida precisa do vértice I-IV ele deve
