Questões de Conhecimentos Técnicos de um determinado CARGO/ÁREA da FJPF

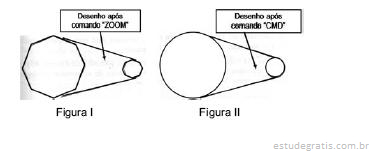

Observe as figuras abaixo. A figura I mostra a utilização do comando "ZOOM", que, ao aproximar-se de um detalhe do desenho, faz com que este surja de uma forma diferente da esperada, ocorrendo principalmente sobre arcos e circunferências. A figura II mostra a utilização do comando CMD que realiza o recálculo em todas as entidades do desenho, na forma desejada.

O comando CMD é denominado:

O AUTOCAD 2002 oferece um comando que permite mover os objetos em seu eixo, chamado de linha de espelho. Define-se esta linha imaginária designando dois pontos como as extremidades da linha. A seleção estratégica da linha de espelho assegura a precisão da ação de espelhamento. Este comando é denominado:

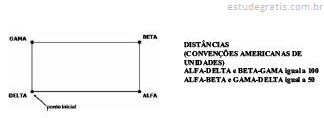

Considere a figura abaixo referente à criação de um desenho por meio de coordenadas relativas polares, no AUTOCAD 2002.

Os pontos ALFA, BETA, GAMA E DELTA são identificados, respectivamente, por:

No AutoCAD 2002, os traços são configurados, por "default", para terem 1/2" de comprimento com 1/4" de espaços, o que representa um fator de escala igual a 1.00, sendo o tamanho correto para um desenho que está perto do tamanho real na tela do microcomputador. No entanto, para um desenho maior, é necessário aumentar a escala do tipo de linha para tornar os traços grandes o bastante para serem vistos. Se os traços tiverem 12" de comprimento com 6" de espaços, eles seriam pelo menos visíveis. Para fazer a alteração no tamanho de escala, o novo fator de escala deve ser igual ao seguinte valor:

Um usuário do AUTOCAD 2005 deseja enviar arquivos DWG completos para uma outra pessoa, de forma segura. Para isso, irá utilizar uma funcionalidade que permite comprimir e transmitir os arquivos DWG, na forma de um único bloco de informação. Essa funcionalidade é conhecida por:
