Questões sobre Elétrica / Eletrônica

O quadro geral trifásico de distribuição de circuitos terminais de uma instalação elétrica predial é dotado de um Dispositivo Diferencial - DR de quatro polos.

Assinale a opção que indica os esquemas de aterramento que permitem o uso desse equipamento no quadro geral de distribuição.

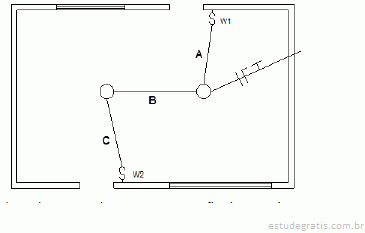

A figura a seguir apresenta uma planta baixa da sala de uma casa.

Considerando que os dois interruptores são do tipo three-way e que as luminárias são comandadas simultaneamente, assinale a opção que indica os condutores que devem passar, respectivamente, pelos trechos A, B e C.

Um equipamento elétrico monofásico residencial de 3.000 VA é alimentado por um circuito de 20 m de comprimento que atende somente a essa carga. Sabe-se que a queda de tensão unitária do circuito é de 10 V/A.km.

Considerando que a tensão de alimentação é de 200 V, a queda de tensão no circuito é de

A função lógica de quatro variáveis S(A,B,C,D) é definida como S = (/A./B.C.D + /A.B.C./D + /A.B.C.D + /A./B.C./D) . A função S pode ser simplificada para

Considere que o circuito digital, composto de portas ‘não-E’, da figura abaixo, tem entradas A e B e saída S.

 Assinale a alternativa que apresenta a expressão lógica correta para a saída S.
