Questões de Conhecimentos Técnicos de um determinado CARGO/ÁREA do ano 2016

O sistema de iluminação para iluminar a área de 10000 [m²] de um centro de exposições foi projetado pelo método dos Lúmens. O nível de iluminamento desse centro é de 200 [lx] e o aparelho de iluminação escolhido é capaz de produzir 4000 [lm]. Desconsiderando os fatores de utilização e de depreciação, o número de aparelhos de iluminação necessários para tal finalidade é:

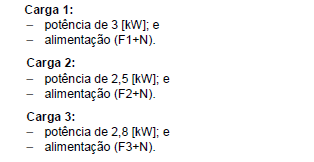

Uma instalação elétrica de baixa tensão, trifásica (3F + N na ligação estrela) alimenta três cargas resistivas, conforme apresentado abaixo.

Dado que a tensão de fase é 100 [V], apresenta corretamente a corrente nas três fases da instalação (F1, F2 e F3), respectivamente,

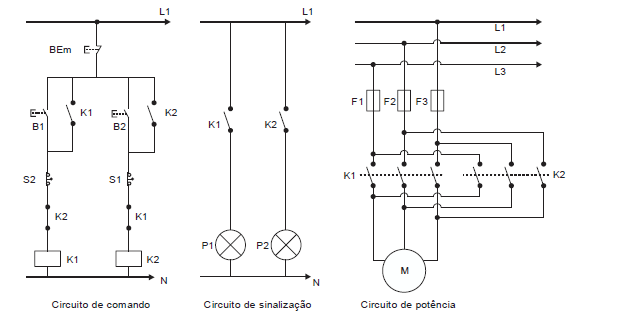

Um sistema de movimentação de um pórtico possui um motor de indução trifásico de 50,0 [kW] com rotor em gaiola de esquilo. Esse motor é acionado diretamente pela rede, conforme mostrado no esquema abaixo, em duas direções. No esquema mostrado, B1 é um botão normalmente aberto para acionar o pórtico em um dado sentido de deslocamento, B2 é um botão normalmente aberto que aciona o pórtico no sentido inverso, BEm é um botão de emergência normalmente fechado para parada do sistema, S1 e S2 são sensores de fim de curso e K1 e K2 são contatores.

Com base nas informações fornecidas, é correto afirmar:

Uma unidade derivada coerente do Sistema Internacional de Unidades, expressa a partir das unidades de base e escritas com os símbolos corretos, é

Acerca de equipamentos elétr icos são feitas as seguintes afirmações:

I. Disjuntores são dispositivos cuja função é interromper correntes de curto-circuito em intervalos de tempo curtos.

II. Seccionadores de alta tensão devem garantir uma distância segura de isolamento após a abertura do equipamento de bloqueio da corrente (geralmente o disjuntor).

III. A maneira mais eficiente de se maximizarem os efeitos decorrentes de incidências de descargas atmosféricas nos sistemas elétricos consiste na utilização de blindagens, através de cabos para-raios e hastes de proteção.

Está correto o que se afirma APENAS em
