Questões de Conhecimentos Técnicos de um determinado CARGO/ÁREA do ano 2010

Em um projeto de instrumentação, o documento típico de instalação apresenta

Em um projeto de instrumentação, o documento utilizado para caracterizar um instrumento é o(a)

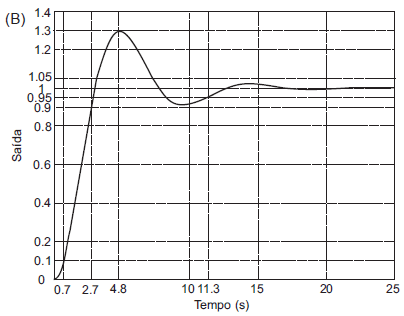

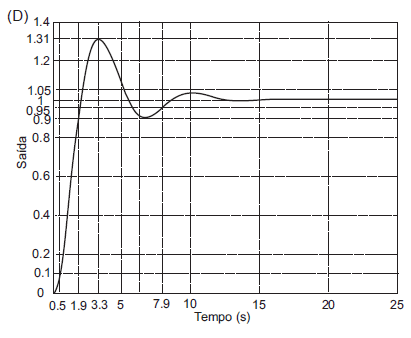

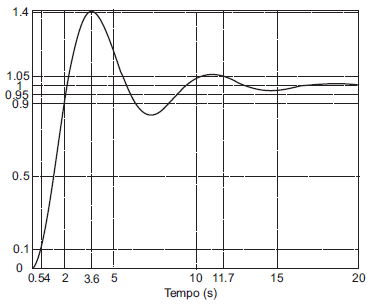

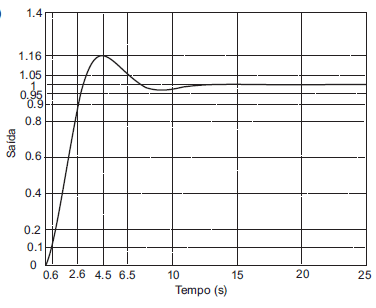

A resposta ao degrau de um sistema apresenta tempo de subida t_r = 1.4 s, tempo de pico t_p = 3.3 s, tempo de acomodação t_s = 7.9 s (critério de 5%) e sobrepasso de 31%. Dentre os gráficos abaixo, o que corresponde à resposta ao degrau do sistema é:

A)

B)

C)

D)

E)

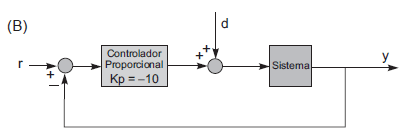

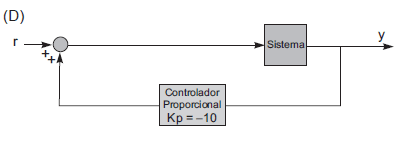

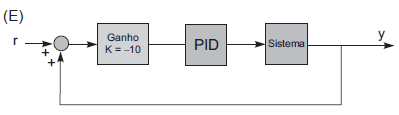

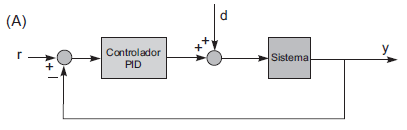

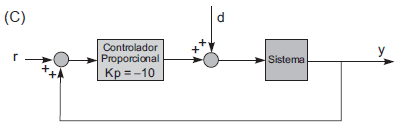

Um sistema em malha aberta apresenta erro de estado estacionário ess=0.1 para uma entrada do tipo degrau unitário. A configuração em malha fechada que, certamente, instabiliza o sistema é

A)

B)

C)

D)

E)

Sobre Sistemas Instrumentados de Segurança (SIS), analise as afirmativas abaixo. I - Um SIS, operado com intertravamento ativo, impede que equipamentos sejam ligados quando as condições de segurança exigidas não são satisfeitas. II - Uma falha oculta é percebida apenas quando a ação de um SIS é solicitada, seja pordemanda ou teste. III - A Probabilidade de Falha na Demanda (PFD) informa qual a probabilidade de um equipamento funcionar adequadamente quando uma demanda ocorrer. Está correto o que se afirma em
