Questões de Conhecimentos Técnicos de um determinado CARGO/ÁREA do ano 2009

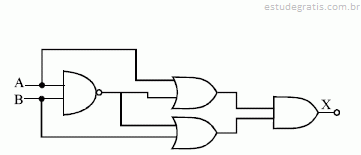

No circuito lógico mostrado acima, a variável lógica de saída X é igual a

Julgue os itens subsequentes, acerca de comunicação via fibra óptica.

A tecnologia OPGW (optical protection ground wire) é aquela em que cabos de fibras ópticas são instalados em linhas de transmissão elétricas, no interior dos cabos de energia elétrica.

Julgue os itens subsequentes, acerca de comunicação via fibra óptica.

As figuras I e II a seguir ilustram, respectivamente, uma fibra multimodo e uma fibra monomodo. Tecnologicamente, as fibras monomodo suportam taxas de transmissões maiores que aquelas suportadas pelas fibras multimodo. Em compensação, emendar fibras multimodo é, normalmente, mais fácil, assim como acoplar uma fonte de luz a essas fibras.

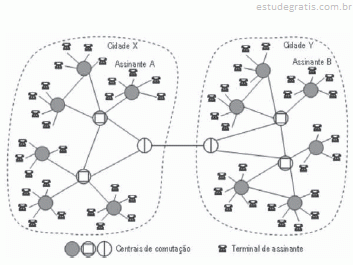

Na situação ilustrada na figura acima, que mostra a estrutura topológica de parte de uma rede telefônica, considere que o assinante A da cidade X esteja falando com o assinante B da cidade Y, ou seja, que tenha sido estabelecido um canal telefônico, ligando os aparelhos telefônicos dos assinantes A e B, que perdurará até a ligação ser interrompida. Julgue os itens a seguir, relativos a essa rede telefônica, ao canal telefônico e ao sistema telefônico fixo comutado, em geral.

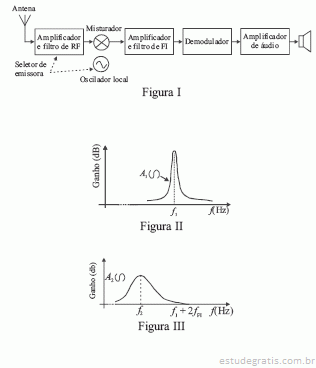

A figura I apresentada acima mostra o diagrama de blocos simplificado de um receptor de rádio AM ou FM. Nesse tipo de receptor, a frequência intermediária (FI) padrão é de 455 kHz, em receptores AM, e de 10,7 MHz, em receptores FM. As figuras II e III apresentam, respectivamente, as curvas de resposta em frequência A₁(f) e A₂(f) de dois elementos ou estágios do receptor. A partir dessas informações, julgue os itens subsequentes, relativos a esse receptor.

Se o receptor em questão for usado para a recepção de sinais FM, então o demodulador poderá ser do tipo não-coerente embasado, por exemplo, em um detector de inclinação ou em um detector de quadratura.
