#Questão 181969 - Conhecimentos Técnicos de um determinado CARGO/ÁREA, Eletricidade / Eletrônica, CESPE / CEBRASPE, 2009, TRE GO, Técnico Judiciário

Uma carga trifásica equilibrada, quando alimentada por tensão de linha eficaz igual a 220 V, absorve da rede elétrica potência ativa total igual a 12 kW, com fator de potência indutivo igual a 0,8. A respeito dessa situação hipotética, assinale a opção correta.

A)

A corrente de linha que alimenta a carga tem valor eficaz superior a 37 A.

B)

A carga absorve no total 10 kvar de potência reativa.

C)

A potência aparente trifásica absorvida pela carga é igual a 21 kVA.

D)

O fator de potência da instalação ficaria unitário caso, em paralelo à carga, fosse ligado um banco trifásico de capacitores com potência igual a 2 kVA.

#Questão 181970 - Conhecimentos Técnicos de um determinado CARGO/ÁREA, Eletricidade / Eletrônica, CESPE / CEBRASPE, 2009, TRE GO, Técnico Judiciário

Assinale a opção correta acerca de componentes simétricas em sistemas elétricos de potência trifásicos, para os quais as tensões nas fases a, b e c são representadas, respectivamente, por V_a , V _b e V_c .

A)

Se V _a1 , V _b1 e V _c1 forem componentes simétricas de sequência positiva das tensões de fase, nesse caso, as intensidades das tensões de sequência positiva serão sempre iguais, mesmo que as magnitudes das tensões de fase forem diferentes.

B)

As magnitudes das grandezas de sequência negativa têm sempre valores idênticos aos da sequência positiva, mas as fases são diferentes nesses dois tipos de sequência.

C)

A componente de sequência zero V _a0 referente às grandezas de fase de tensão é igual à soma algébrica V _a +V _b +V_c .

D)

A componente de sequência negativa V _a2das tensões de fase V _a , V _b e V _c é sempre nula, caso a componente de sequência zero V _a0 dessas mesmas tensões de fase seja nula.

#Questão 181971 - Conhecimentos Técnicos de um determinado CARGO/ÁREA, Eletricidade / Eletrônica, CESPE / CEBRASPE, 2009, TRE GO, Técnico Judiciário

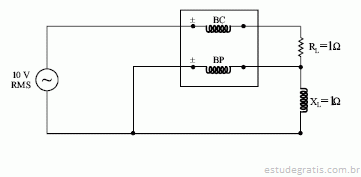

A figura acima mostra uma conexão que utiliza o wattímetro para se efetuar a medida de potência em uma carga CA hipotética. Na representação do instrumento de medida, são indicadas a bobina de corrente (BC) e a bobina de potencial (BP). Nessa ligação, considerando-se que o instrumento seja ideal, a potência medida será

A)

0 W.

B)

12,5 W.

C)

50 W.

D)

75 W.

#Questão 181972 - Conhecimentos Técnicos de um determinado CARGO/ÁREA, Eletricidade / Eletrônica, CESPE / CEBRASPE, 2009, TRE GO, Técnico Judiciário

Para se medir a potência ativa trifásica de uma carga trifásica desequilibrada ligada em triângulo, é utilizado o instrumento wattímetro. Essa carga foi conectada à rede por meio de três condutores apropriadamente dimensionados. Considerando (caso necessário) que a soma das leituras dos instrumentos constitui uma única medida, o número mínimo necessário de wattímetros para efetuar a medida da potência ativa trifásica na carga é igual a

A)

1

B)

2

C)

3

D)

4
