Questões de Conhecimentos Técnicos de um determinado CARGO/ÁREA do ano 2008

As faixas coloridas de dois resistores de carvão apresentam a seguinte sequência: no primeiro, amarelo, violeta, vermelho e prata; no segundo, marrom, preto, laranja e ouro. Acerca desses dois resistores, julgue os itens a seguir.

O primeiro resistor apresenta 10% de tolerância.

As faixas coloridas de dois resistores de carvão apresentam a seguinte sequência: no primeiro, amarelo, violeta, vermelho e prata; no segundo, marrom, preto, laranja e ouro. Acerca desses dois resistores, julgue os itens a seguir.

O segundo resistor apresenta resistência nominal igual a 10 k

É um dispositivo de comando de iluminação que precisa da ação humana para ligar o circuito, mas desliga-se automaticamente após um tempo previamente ajustado no seu respectivo botão de controle:

Um transformador de 110 V × 12 V - 5 A alimenta uma carga de 20 - com cos = 1,0. Então, a corrente no enrolamento primário vale, aproximadamente,

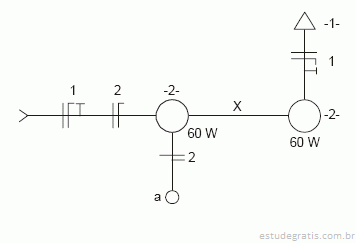

O diagrama unifilar abaixo representa a instalação de dois circuitos:

1. tomada de 127 V com condutor terra;

2. duas lâmpadas de 127 V × 60 W em paralelo comandadas por um interruptor simples.

Os condutores do eletroduto, identificado por X, estão corretamente representados em:
