Questões de Conhecimentos Técnicos de um determinado CARGO/ÁREA do ano 2003

Em um circuito primário de determinada instalação elétrica, é necessário instalar buchas de passagem para conectar um circuito aéreo ao tempo a um circuito aéreo abrigado. Em relação às características de buchas de passagem que têm essa finalidade, julgue os itens seguintes.

As buchas desse tipo devem ser de uso externo-interno.

Os condutores isolados para emprego em baixa tensão são constituídos de fios de cobre mole e apresentam bitola de acordo com a capacidade de corrente que podem conduzir. Acerca desses condutores, julgue os itens abaixo.

Os cabos são, em geral, isolados com dielétricos sólidos, tais como cloreto de polivinila (PVC) e polietileno reticulado (XLPE).

Em um local suprido por rede de baixa tensão, foi necessário instalar disjuntores para realizar as funções de comando e de proteção de circuitos. Em relação aos dispositivos que cumprem tais funções, julgue os itens a seguir.

São inadequados para montagem em quadros e painéis quando o seu mecanismo de atuação — o dispositivo de disparo, entre outros — é montado em estrutura, normalmente metálica, do tipo aberta.

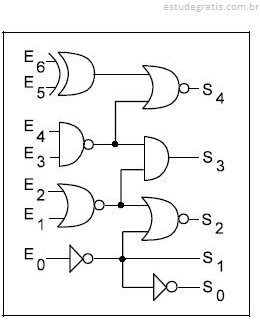

Com relação ao circuito mostrado na figura acima, julgue os itens seguintes.

Caso o circuito esteja funcionando perfeitamente, se a entrada for E6E5E4E3E2E1E0 = 1101011, a saída será S4S3S2S1S0 = 00101.

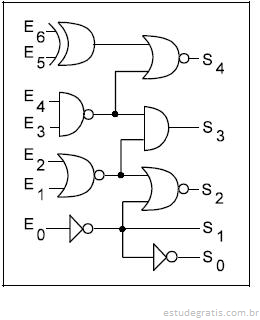

Com relação ao circuito mostrado na figura acima, julgue os itens seguintes.

A entrada E6E5E4E3E2E1E0 = 1101011 forma um número binário equivalente ao número 99 em decimal.
