Questões sobre Metalurgia

Os símbolos são desenhos que representam orientações para o processo de soldagem; indicam a geometria das juntas, as dimensões e o ângulo do chanfro, a abertura de raiz, o comprimento da solda, o local de trabalho, entre outras informações.

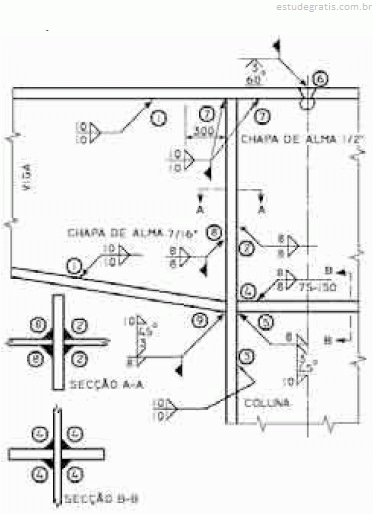

Na figura acima,

a solda 5 é uma solda de topo de oficina, chanfro em bisel a 45o, abertura da raiz de 3 mm, abertura de chanfro para baixo, solda de filete de reforço, com dimensão de 8 mm na parte de cima do erinjecedor e solda de filete de reforço, e dimensão de 10 mm abaixo do enrijecedor.

Na fabricação de vasos de pressão e caldeiras, é muito empregado o processo de curvamento. Esse processo consiste em operações que conferem à peça a forma de uma superfície de revolução em raios previamente especificados. Acerca desse assunto, julgue os seguintes itens.

O curvamento de chapas para formar cilindros é feito em uma máquina de três rolos chamada de calandra.

Na fabricação de vasos de pressão e caldeiras, é muito empregado o processo de curvamento. Esse processo consiste em operações que conferem à peça a forma de uma superfície de revolução em raios previamente especificados. Acerca desse assunto, julgue os seguintes itens.

O curvamento de tubos por compressão é obtido em uma prensa cuja punção exerce uma força que flete o tubo contra dois apoios móveis e ajustáveis.

No procedimento de soldagem de tubulações conhecido como soldagem celulósica combinada,

os passes subseqüentes ao passe de raiz são feitos com eletrodos básicos que apresentam valores de resistência mecânica superiores aos valores do metal de base.

Com relação às medidas de higiene e segurança que devem ser adotadas nos procedimentos de soldagem, julgue os itens que se seguem.

Todas as intervenções de manutenção envolvendo soldagem em peças de vasos de pressão e caldeiras que operem sob pressão devem ser seguidas de teste hidrostático da peça.
