Questões sobre Metalurgia

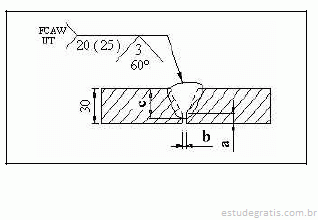

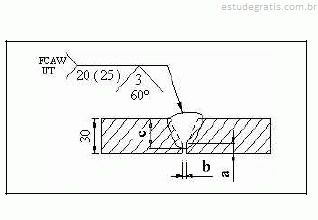

A soldagem indicada no desenho acima será feita em uma chapa de aço com 30 mm de espessura. O desenho é uma vista em corte especificada segundo a norma para simbologia de soldas da AWS. Considerando esse desenho, julgue os itens subseqüentes.

O nariz da solda mede 3 mm.

A soldagem indicada no desenho acima será feita em uma chapa de aço com 30 mm de espessura. O desenho é uma vista em corte especificada segundo a norma para simbologia de soldas da AWS. Considerando esse desenho, julgue os itens subseqüentes.

O afastamento de raiz mede 5 mm.

A soldagem indicada no desenho acima será feita em uma chapa de aço com 30 mm de espessura. O desenho é uma vista em corte especificada segundo a norma para simbologia de soldas da AWS. Considerando esse desenho, julgue os itens subseqüentes.

O cordão de solda tem uma penetração total de 25 mm.

As várias seções de uma tubulação de cobre vão ser unidas por brasagem com varetas de solda da classe AWS RB CuZn. A soldagem usa um maçarico oxiacetilênico, reguladores, varetas e uma lata de fluxo. No contexto dessa brasagem, julgue os itens seguintes.

A lata de fluxo está sendo utilizada para que o fluxo remova a oxidação e outras impurezas da superfície dos tubos.

As várias seções de uma tubulação de cobre vão ser unidas por brasagem com varetas de solda da classe AWS RB CuZn. A soldagem usa um maçarico oxiacetilênico, reguladores, varetas e uma lata de fluxo. No contexto dessa brasagem, julgue os itens seguintes.

Considere que a regulagem da chama seja a neutra. Nesse caso, a proporção de oxigênio para acetileno será de 1:1.
