Questões de Ciência da Computação da CESGRANRIO

Na modelagem de determinado sistema de informação, um objeto remetente X deve ficar bloqueado até que o objeto destinatário Y termine de atender à requisição. Na UML, que tipo de mensagem é indicada para representar a situação descrita?

No ciclo de vida em cascata, o custo de correção é menor na fase de

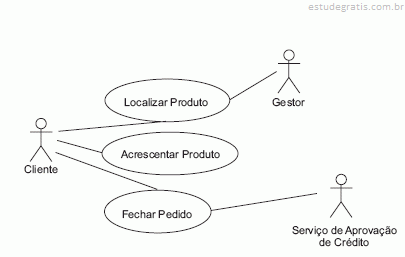

Observe o fragmento de um diagrama UML relacionado a um sistema de informação hipotético.

Com base nesse diagrama, considere as afirmativas a seguir.

I - Cliente e Serviço de Aprovação de Crédito são atores de "Fechar Pedido".

II - O diagrama de colaboração em questão representa, possivelmente, as funcionalidades do sistema.

III - As elipses indicadas no diagrama representam casos de uso.

Está(ão) correta(s) APENAS a(s) afirmativa(s)

Por motivo de segurança, deseja-se adicionar registro (log) das operações efetuadas no sistema de contabilidade de uma empresa. O arquiteto do sistema decide que deve existir somente uma instância de uma classe de registro (log) e que esta será o ponto de acesso global para os demais componentes do sistema. Que padrão de projeto pode ser utilizado nesse caso?

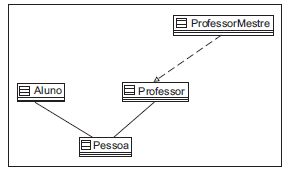

Considere as informações a seguir, referentes à modelagem de um sistema de informação.

1. Classe Pessoa é generalização das classes Aluno e Professor.

2. Classe ProfessorMestre é especialização da classe Professor.

Que diagrama de classes UML representa corretamente a situação em questão?

A)

B)

C)

D)

E)
