Questões sobre UML

Considere que se deseja desenvolver um sistema para controle de caixa de supermercado tendo como base um computador que registra os produtos vendidos, interagindo com dispositivos de entrada e saída tais como impressora, teclado e leitora de código de barras. Esse sistema deve interagir também com o operador do caixa e com um banco de dados do estabelecimento. A partir dessas informações, julgue os itens que se seguem.

Em uma análise orientada a objetos, é comum o uso de UML para modelar o sistema. A descrição do processo de compra de uma mercadoria do supermercado, por meio de uma seqüência de eventos entre os objetos do sistema, é realizada mediante diagramas de casos de uso em UML.

A linguagem UML é composta de alguns diagramas como os de classes, casos de uso, estados, seqüência, atividades e colaboração. No que se refere a esses diagramas e a conceitos de desenvolvimento de projeto orientado a objetos, julgue os itens que se seguem.

Ao contrário do diagrama de seqüência, no diagrama de colaboração, o foco não é o tempo mas a organização dos objetos. Para isso, o diagrama de colaboração mostra explicitamente as conexões entre objetos e acrescenta números de seqüências às mensagens para indicar ordem de chamada.

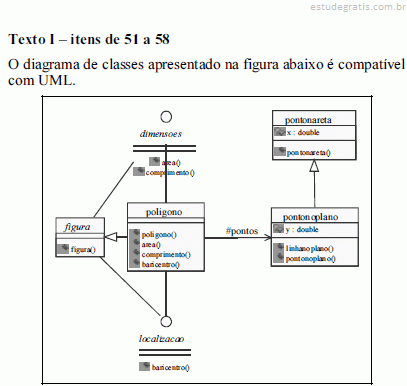

Considerando a possibilidade de implementação das classes do diagrama ilustrado no texto I em linguagem Java®, julgue os itens seguintes.

As interfaces “dimensoes” e “localizacao” devem ser implementadas nos componentes Dimensoes.java e Localizacao.java, respectivamente. Esses componentes, entretanto, não conterão nenhuma implementação para as funções destas interfaces.

Considerando a possibilidade de implementação das classes do diagrama ilustrado no texto I em linguagem Java®, julgue os itens seguintes.

O atributo “pontos”, em objetos do tipo “poligono”, não pode ser modificado após a instanciação do objeto.

Analise estas afirmativas concernentes ao Diagrama de Interação da LMU:

I. Representa as mensagens que os objetos trocam entre si.

II. Enfatiza uma seqüência temporal por meio do Diagrama de Seqüência.

III. O Diagrama de Colaboração é um tipo de Diagrama de Interação.

A partir dessa análise, podese concluir que
