Questões sobre Modelo de Entidade-Relacionamento

Sob a estrutura do banco de dados está o modelo de dados. Existem vários modelos de dados que vêm sendo desenvolvidos. Acerca dos modelos de dados, julgue os itens subseqüentes.

O modelo entidade-relacionamento é um exemplo de modelo lógico com base em registros, usado para descrever os dados no nível lógico e de visão.

Tanto o modelo E-R quanto o modelo relacional são abstratos, ou seja, representações lógicas de casos reais. Como esses modelos empregam princípios de projetos similares, pode-se converter o projeto E-R em relacional.

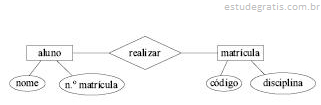

Considere o diagrama E-R a seguir.

A partir das afirmações e do diagrama, julgue os itens de 75 a 77.

Converter a representação de um banco de dados expresso por meio de um diagrama E-R para um formato de tabela é a base para a derivação de um diagrama E-R de um projeto a partir de um banco de dados relacional.

Tanto o modelo E-R quanto o modelo relacional são abstratos, ou seja, representações lógicas de casos reais. Como esses modelos empregam princípios de projetos similares, pode-se converter o projeto E-R em relacional.

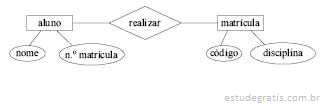

Considere o diagrama E-R a seguir.

A partir das afirmações e do diagrama, julgue os itens de 75 a 77.

O conjunto de entidades matrícula do diagrama E-R pode ser corretamente representado pela tabela abaixo.

Tanto o modelo E-R quanto o modelo relacional são abstratos, ou seja, representações lógicas de casos reais. Como esses modelos empregam princípios de projetos similares, pode-se converter o projeto E-R em relacional.

Considere o diagrama E-R a seguir.

A partir das afirmações e do diagrama, julgue os itens de 75 a 77.

Seja R um conjunto de relacionamentos, a¹, a², ..., am o conjunto de atributos formado pela união das chaves primárias de cada um dos conjuntos de entidades participantes de R e d¹, d², ..., dn os atributos descritivos de R. A representação adequada da tabela realizar do diagrama E-R referido acima com as chaves primárias adequadas das entidades aluno e matrícula é a apresentada abaixo.

Considerando-se os bancos de dados, sistemas gerenciadores de bancos de dados e técnicas correlacionadas, julgue os itens subseqüentes.

O modelo entidade-relacionamento (ER) descreve os dados na forma de entidades, atributos de entidades e relacionamentos entre entidades.
