Questões sobre DER - Diagrama de Entidade e Relacionamento

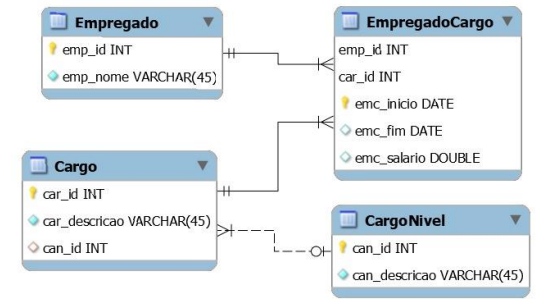

Considerando o modelo ER apresentado pela Figura 1, analise a expressão SQL abaixo e assinale a alternativa correta ao executar essa expressão SQL.
select car_descricao, count(1) total from empregadocargo inner join empregado on empregadocargo.emp_id = empregado.emp_id inner join cargo on empregadocargo.car_id = cargo.car_id having count(1) > 0 order by 1;

Considerando o modelo ER apresentado pela Figura 1, analise as assertivas abaixo.
I. A relação entre as entidades Empregado e Cargo é do tipo N:N, por meio da entidade associativa EmpregadoCargo.
II. As entidades Cargo e CargoNivel possuem um relacionamento do tipo 0:N e todo registro na entidade Cargo deve ter um registro correspondente na entidade CargoNivel.
III. A entidade EmpregadoCargo pode armazenar no máximo um registro para cada registro existente na entidade Empregado, devido ao relacionamento 1:N com essa entidade.

Em um relacionamento entre as entidades Aluno e Disciplina, em que cada aluno pode estar matriculado em mais de uma disciplina e cada disciplina pode ter muitos alunos matriculados nela, tem-se qual razão de cardinalidade?

Considere o diagrama Entidade-Relacionamento abaixo, desenhado de acordo com a notação proposta em Heuser (2009), baseada na proposta por Peter Chen com as extensões mais populares. As caixas representam as entidades, os losangos os relacionamentos, as cardinalidades dos relacionamentos são representadas por pares (min-max), e os “pirulitos” representam os atributos. Quando pintado de preto, um “pirulito” representa uma restrição de identificação.


Foi solicitado à projetista que fizesse um modelo lógico relacional correspondente a este DER. A projetista mapeou as entidades A, B, C e D nas tabelas A, B, C e D, respectivamente, cada qual com sua chave primária (atributos a1, b1, c1 e d1, respectivamente) e demais atributos (a2, b2, c2 e d2, respectivamente).
Considere as seguintes assertivas sobre o mapeamento dos relacionamentos:
I. Deve ser criada uma tabela própria para representar o relacionamento AB, na qual deve haver colunas (chaves estrangeiras) referenciando as chaves primárias das tabelas A e B. II. O relacionamento BD pode ser modelado como uma coluna adicional na tabela B (chave estrangeira referenciando a chave primária da tabela D). III. O relacionamento BC pode ser modelado como uma coluna adicional (chave estrangeira) na tabela C ou B, sendo essas escolhas equivalentes. Se incluído na tabela C, esse atributo deve referenciar a chave primária da tabela B, e se incluído na tabela B, deve referenciar a chave primária da tabela C.
Quais estão corretas?

Considere o modelo de dados Entidade-Relacionamento (ER) e as situações descritas nos itens abaixo. Para cada situação, são fornecidos o nome de um relacionamento e de três entidades (identificados em letras maiúsculas), junto com a descrição de uma situação a ser modelada. Assuma sempre que as entidades indicadas são necessárias considerando o propósito da base de dados.
I. Relacionamento MENTORIA, entidades ESTAGIARIO, MENTOR, e SETOR: em um programa de treinamento, um estagiário passa por vários setores da empresa, em cada um deles sendo atribuído a um mentor. Deseja-se registrar sobre cada mentoria, além do estagiário, do mentor, e do setor, a data de início e de fim da mentoria. II. Relacionamento CONSULTA, entidades MEDICO, PACIENTE, e EXAME: uma clínica médica oferece consultas e exames a seus pacientes. Deseja-se registrar sobre cada consulta realizada, além do médico e do paciente, a data/hora da consulta, a forma de pagamento, bem como possivelmente um ou mais exames solicitados durante a consulta. III. Relacionamento ALOCACAO, entidades PROJETO, FUNCIONARIO, e FUNCAO: uma empresa de TI desenvolve diferentes projetos, na qual aloca seus funcionários em uma dada função. Deseja-se registrar sobre cada alocação, além do funcionário, do projeto e da função, o número de horas alocado.
Qual dos relacionamentos acima poderia ser corretamente modelado por um relacionamento ternário entre as três entidades participantes indicadas?
