Questões Concurso Suframa/AM

Acerca dos elementos construtivos principais de turbinas de vapor, que são largamente empregadas como dispositivo conversor de potência, julgue os itens subsequentes. O governador é responsável direto pela quantidade de vapor que pode ser admitida pela máquina.

Com relação à estática e à dinâmica de corpos rígidos, à dinâmica das máquinas, aos mecanismos e à mecânica dos materiais, julgue os itens a seguir. Treliça ideal é uma estrutura mecânica cujas barras são consideradas sem peso e cujos nós sofrem forças externas. Se, no diagrama de corpo livre de uma barra AB de uma treliça ideal em equilíbrio estático, houver duas forças aplicadas em A e três forças em B, então a barra estará sofrendo algum tipo de esforço não axial.

Com relação à estática e à dinâmica de corpos rígidos, à dinâmica das máquinas, aos mecanismos e à mecânica dos materiais, julgue os itens a seguir. Suponha que uma viga AB horizontal com 5m de comprimento e sem peso esteja engastada em A e sofra a ação de uma força vertical de intensidade igual a 100 N, aplicada no ponto médio da viga, e de outra força vertical de intensidade igual a 200 N em sentido contrário, aplicada no ponto B na outra extremidade da viga. Nesse caso, se a viga estiver em equilíbrio estático, o momento fletor máximo da viga terá módulo igual a 750 Nm e ocorrerá no ponto A.

Com relação à estática e à dinâmica de corpos rígidos, à dinâmica das máquinas, aos mecanismos e à mecânica dos materiais, julgue os itens a seguir. Caso uma barra rígida em forma de L esteja em equilíbrio estático sob a ação de três forças em pontos distintos, então essas três forças que atuam na barra são paralelas entre si.

Com relação à estática e à dinâmica de corpos rígidos, à dinâmica das máquinas, aos mecanismos e à mecânica dos materiais, julgue os itens a seguir.

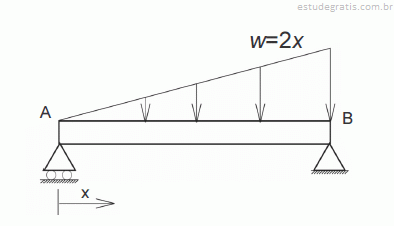

Suponha que uma viga biapoiada sofra a ação de um carregamento distribuído expresso pela relação w = 2x, em que x é medido a partir do apoio móvel, localizado no ponto A, conforme ilustrado na figura abaixo. Se a unidade de carregamento distribuído estiver expressa em N/m e a viga medir 6 m de comprimento, então a reação do apoio B terá módulo igual a 24 N.
