Questões Concurso FINEP

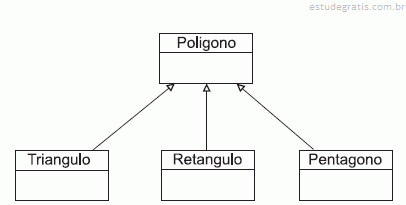

O diagrama de classes UML 2.3 abaixo contém parte das classes de uma aplicação usada no ensino de geometria.

Caso essa aplicação permita instanciar apenas triângulos, retângulos e pentágonos, como deveria ser definida a classe Polígono em um programa Java?

Durante o levantamento de um sistema, um analista registrou o seguinte requisito funcional:

“A função de efetivação de uma compra deverá exigir que o cliente se identifique novamente para o sistema, caso o valor da transação ultrapasse o limite de crédito definido pela gerência.”

A partir desta declaração, o analista elaborou o diagrama de casos de uso UML 2.3 abaixo.

Qual deve ser o estereótipo da relação entre os casos de uso Efetiva Compra e Identifica Cliente, de modo que esse diagrama expresse o requisito funcional descrito anteriormente?

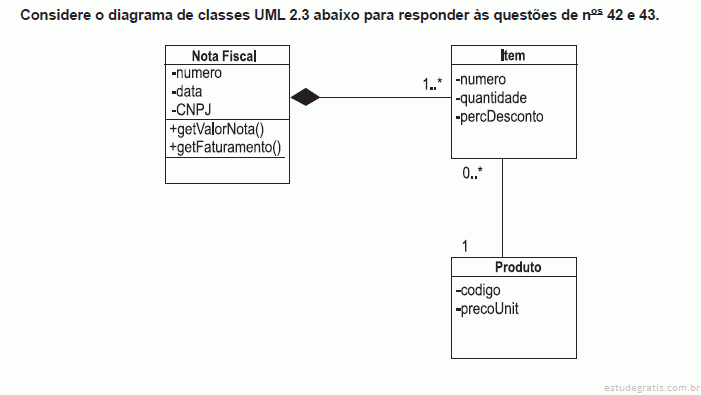

Sobre o diagrama apresentado, considere as afirmativas abaixo.

I - Uma instância de uma nota fiscal pode não conter item algum.

II - A relação entre as classes Nota Fiscal e Item é uma composição.

III - Um item pode pertencer a mais de uma nota fiscal.

IV - A operação getFaturamento( ) é estática.

Estão corretas APENAS as afirmativas

O diagrama de classes apresentado pode ser visto como um modelo conceitual de dados, e um conjunto de tabelas relacionais a partir dele pode ser gerado.

Tal conjunto de tabelas deve atender aos seguintes requisitos:

- representar de modo fidedigno o modelo conceitual em questão;

- estar normalizado até a 3FN (inclusive);

- minimizar o número de junções nas operações de consulta à base de dados.

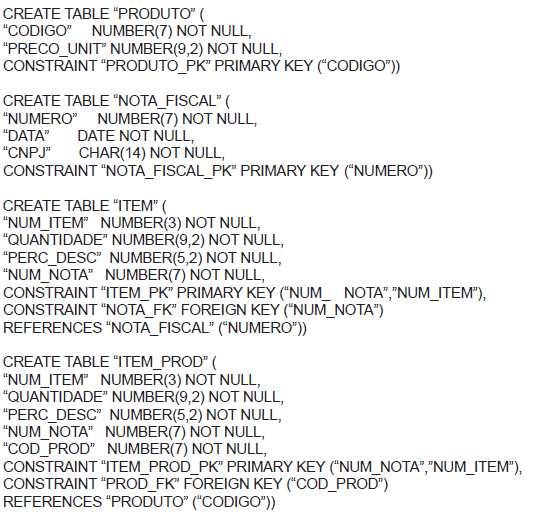

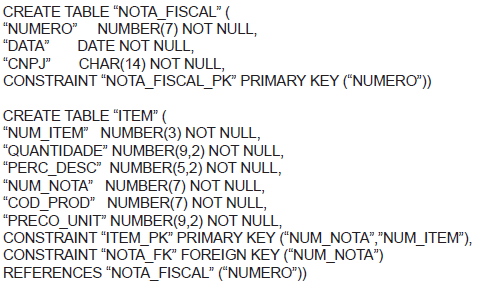

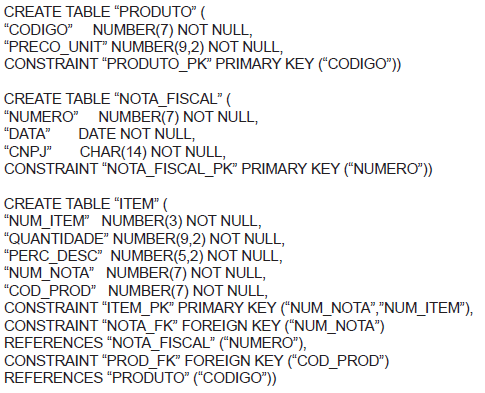

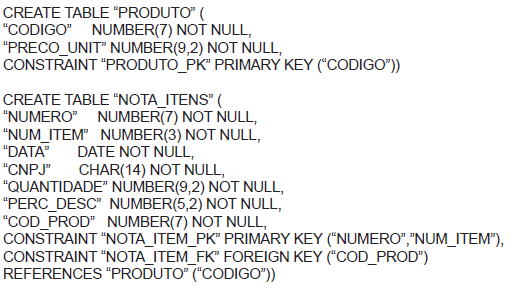

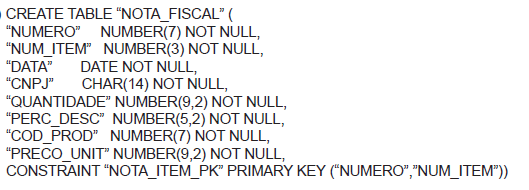

Qual, dentre os conjuntos de tabelas apresentados a seguir, permite atender aos requisitos acima?

São práticas recomendadas pelo processo ágil de desenvolvimento de software Extreme Programming (XP), EXCETO a
