#Questão 181838 - Conhecimentos Técnicos de um determinado CARGO/ÁREA, Eletricidade / Eletrônica, NCE, 2007, ELETRONUCLEAR, Técnico

Dois indutores foram enrolados sobre um mesmo núcleo e, quando medidos separadamente, apresentaram, respectivamente, indutâncias de 10,0μH e de 8,0μH, mas quando associadas em série a associação mediu apenas 14μH. Um técnico concluiu que as bobinas foram enroladas em sentidos contrários e que a indutância mútua entre elas era de:

A)

1,0μ H;

B)

2,0 μ H;

C)

4,0 μ H;

D)

9,0 μ H;

E)

18,0 μ H.

#Questão 181839 - Conhecimentos Técnicos de um determinado CARGO/ÁREA, Eletricidade / Eletrônica, NCE, 2007, ELETRONUCLEAR, Técnico

No auto-transformador abaixo, que apresenta características ideais, o número de espiras N1 é igual ao número de espiras N2.

Sendo a resistência de carga Rc =150 Ω puramente resistiva, a impedância medida entre o ponto E e o ponto de aterramento é de:

A)

75 Ω;

B)

150 Ω;

C)

300 Ω;

D)

450 Ω;

E)

600 Ω.

#Questão 181840 - Conhecimentos Técnicos de um determinado CARGO/ÁREA, Eletricidade / Eletrônica, NCE, 2007, ELETRONUCLEAR, Técnico

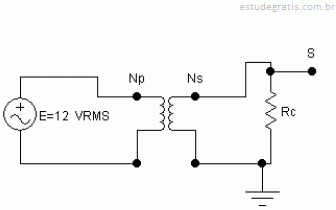

No transformador ideal do circuito abaixo o número de espiras do primário é Np=100, o número de espiras do secundário é Ns=25 e a resistência de carga Rc=100Ω.

Se no primário for aplicada uma tensão senoidal de 12V RMS, no secundário teremos uma corrente RMS de:

A) 30 mA;

B) 120 mA;

C) 300 mA;

D) 1,5 A;

E) 3,0 A.

#Questão 181841 - Conhecimentos Técnicos de um determinado CARGO/ÁREA, Eletricidade / Eletrônica, NCE, 2007, ELETRONUCLEAR, Técnico

Uma tensão senoidal de 12 Volts de pico é aplicada entre a entrada E e a terra do circuito abaixo, onde o diodo e o capacitor são ideais.

A tensão de saída no ponto S em relação à terra será um sinal:

A)

senoidal retificado em meia onda com valores positivos;

B)

senoidal retificado em meia onda com valores negativos;

C)

senoidal de 12 Volts de pico somado a um nível contínuo de 12 V;

D) um nível contínuo de 12 V;

E) senoidal puro não retificado.

#Questão 181844 - Conhecimentos Técnicos de um determinado CARGO/ÁREA, Eletricidade / Eletrônica, NCE, 2007, ELETRONUCLEAR, Técnico

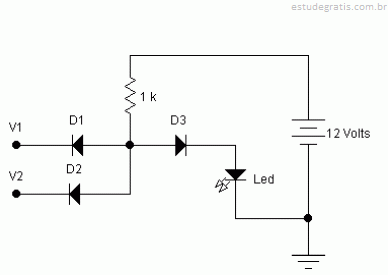

Os diodos D1, D2 e D3 do circuito abaixo são de silício e V1 e V2 são aplicadas fontes de tensões contínuas, referidas ao ponto de aterramento.

O Led acenderá quando:

A) V1= 0 V e V2= 0 V;

B) V1= 0 V e V2= 6 V;

C) V1= 6 V e V2= 0 V;

D) V1= 0 V e V2= 12 V;

E) V1= 12 V e V2= 12 V.
