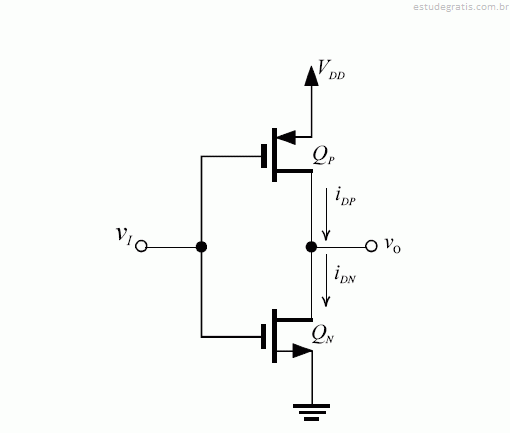

Acerca de circuitos inversores lógicos e do circuito inversor ilustrado na figura acima, que utiliza um par de chaves complementares, em que a chave levantadora (pull-up) conecta o nó de saída a VDD e a chave abaixadora (pull-down) conecta o nó de saída ao terra, julgue os itens seguintes.

Uma limitação do inversor CMOS básico é a presença constante de uma tensão residual na saída.

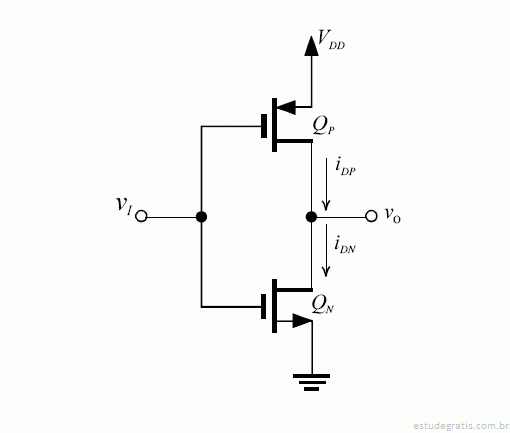

Acerca de circuitos inversores lógicos e do circuito inversor ilustrado na figura acima, que utiliza um par de chaves complementares, em que a chave levantadora (pull-up) conecta o nó de saída a VDD e a chave abaixadora (pull-down) conecta o nó de saída ao terra, julgue os itens seguintes.

A tecnologia CMOS é dominante no processo de integração dos atuais circuitos digitais, sendo o circuito da figura um inversor CMOS básico com dois transistores, do tipo MOSFET.

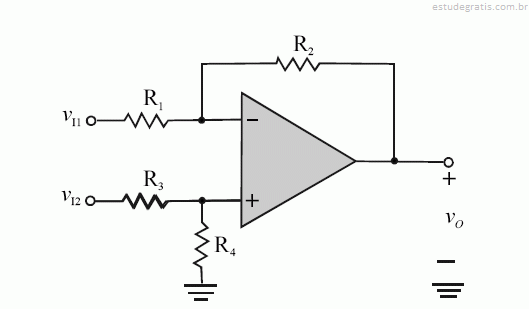

A combinação das configurações do amplificador inversor com o amplificador não-inversor, por meio de amplificador operacional (Amp Op), gera o circuito denominado amplificador de diferenças. Considerando o amplificador de diferenças apresentado na figura acima, julgue os itens que se seguem.

O amplificador de diferenças pode ser considerado um amplificador instrumental, apresentando excelente compromisso entre os valores de ganho diferencial e de resistência diferencial de entrada.

A combinação das configurações do amplificador inversor com o amplificador não-inversor, por meio de amplificador operacional (Amp Op), gera o circuito denominado amplificador de diferenças. Considerando o amplificador de diferenças apresentado na figura acima, julgue os itens que se seguem.

A eficiência do amplificador de diferenças pode ser aferida por meio do parâmetro CMRR (razão de rejeição de modo comum), sendo igual a -40 dB para o caso de ganho comum |A_cm | = 0,02 e ganho diferencial |A_d| = 200.

Os resultados da simulação de dispositivos eletrônicos são diretamente dependentes da qualidade dos modelos aplicados para representar esses dispositivos. Quanto maior for o nível de detalhamento empregado na modelagem, mais exatos serão os resultados numéricos, quando comparados a um circuito real.

Considerando as duas equações acima e o modelo no SPICE (simulation program with integrated circuit emphasis) para o diodo de junção, julgue os itens subseqüentes.

Um diodo ideal pode ser aproximado no SPICE adotando-se o parâmetro n com valor próximo de zero.
