Questões de Engenharia Química da FCC

Atenção: Para responder as questões de números 61 a 70 considere o enunciado, a figura e a tabela abaixo. Você acabou de ser contratado para dar continuidade ao desenvolvimento e implantação de um processo em uma grande indústria química. O processo será basicamente a produção do composto c a partir da reação dos componentes a e b, subprodutos desta indústria. A reação entre a e b, que possuem mesma massa molecular , é uma reação endotérmica e ocorre em fase líquida a 24 °C, obedecendo a seguinte estequiometria:

                      a + b → c       ΔH_reação = 40 kJ/(kg de c formado)

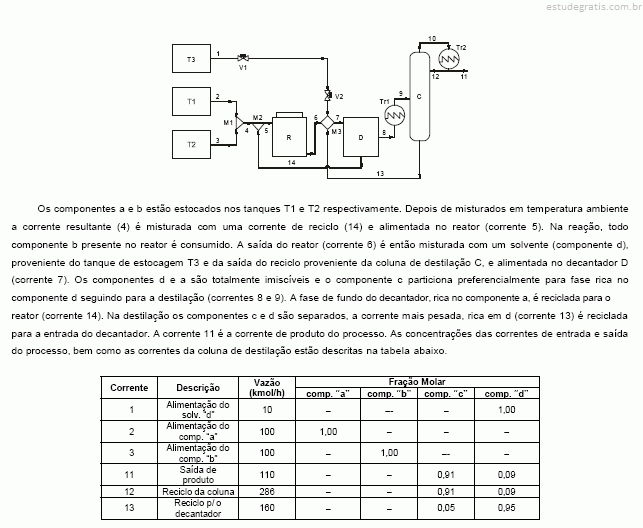

O diagrama do processo a ser implantado está representado abaixo.

O sistema de controle abaixo representa um pedaço da malha de controle que será utilizado na coluna C. Para que haja estabilidade neste sistema, o intervalo de valores para o coeficiente K (ganho proporcional) deve ser:

Atenção: Para responder as questões de números 61 a 70 considere o enunciado, a figura e a tabela abaixo. Você acabou de ser contratado para dar continuidade ao desenvolvimento e implantação de um processo em uma grande indústria química. O processo será basicamente a produção do composto c a partir da reação dos componentes a e b, subprodutos desta indústria. A reação entre a e b, que possuem mesma massa molecular , é uma reação endotérmica e ocorre em fase líquida a 24 °C, obedecendo a seguinte estequiometria:

                      a + b → c       ΔH_reação = 40 kJ/(kg de c formado)

O diagrama do processo a ser implantado está representado abaixo.

Dos pontos (1−10) representados no diagrama de equilíbrio líquido-líquido entre os componentes "a", "c" e "d", em ter-mos de frações molares, quais representam a alimentação no decantador "D" (corrente 7), a saída da fase leve do decantador (corrente 8) e o reciclo do reator (fase pesada do decantador, corrente 14) respectivamente?
