Questões sobre Geral

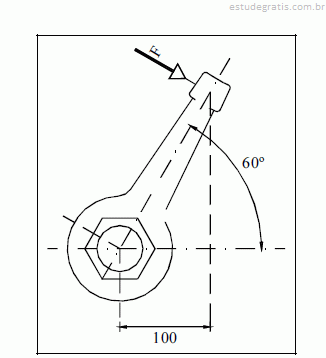

Considere que a chave mostrada no desenho mecânico acima esteja sendo utilizada para apertar um parafuso de cabeça sextavada, que o material constitutivo da chave é o AISI 4340 temperado e revenido e que uma força de 200 N esteja sendo aplicada na chave para o aperto. Com relação a essa situação e aos vários tipos de ferramentas de montagem, julgue os itens seguintes.

O aço AISI 4340 é um aço cromo-vanádio com 40% em peso de carbono.

Considere que a figura acima ilustra uma ferramenta de plaina representada por uma cunha feita de aço rápido que está sendo utilizada para usinar uma barra chata de latão 70/30. Com relação a essa usinagem e aos materiais e ferramentas usados nesse processo, julgue os próximos itens.

O ângulo X é chamado de ângulo de folga e serve para eliminar o atrito entre o topo da ferramenta e o material da peça.

Considere que a figura acima ilustra uma ferramenta de plaina representada por uma cunha feita de aço rápido que está sendo utilizada para usinar uma barra chata de latão 70/30. Com relação a essa usinagem e aos materiais e ferramentas usados nesse processo, julgue os próximos itens.

O ângulo Y é chamado de ângulo da cunha e deve ter um valor mais aberto (65o) para corte dos materiais mais duros.

Considere que a figura acima ilustra uma ferramenta de plaina representada por uma cunha feita de aço rápido que está sendo utilizada para usinar uma barra chata de latão 70/30. Com relação a essa usinagem e aos materiais e ferramentas usados nesse processo, julgue os próximos itens.

Para materiais macios, que oferecem pouca resistência ao corte, o ângulo Z deve ter um valor menor que para os aços mais duros.

Considere que a figura acima ilustra uma ferramenta de plaina representada por uma cunha feita de aço rápido que está sendo utilizada para usinar uma barra chata de latão 70/30. Com relação a essa usinagem e aos materiais e ferramentas usados nesse processo, julgue os próximos itens.

O latão 70/30 é uma liga de cobre com 70% em peso de cobre e 30% em peso de estanho.
