Questões de Engenharia Mecatrônica da CESPE / CEBRASPE

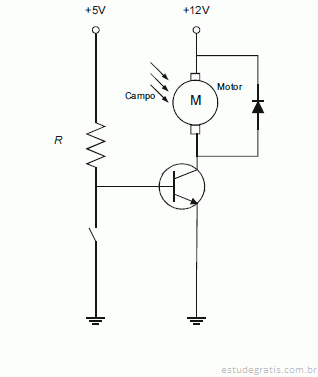

Considerando o circuito na figura acima, no qual o transistor bipolar de junção tem como função excitar o motor de corrente contínua com imã permanente, julgue os itens subsequentes.

O transistor bipolar no circuito em questão é do tipo PNP.

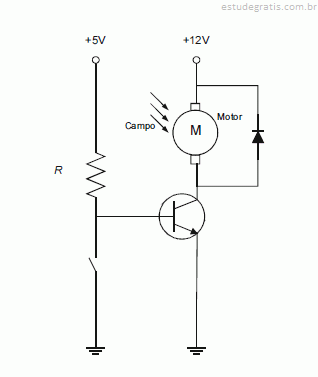

Considerando o circuito na figura acima, no qual o transistor bipolar de junção tem como função excitar o motor de corrente contínua com imã permanente, julgue os itens subsequentes.

Quando saturado, o transistor apresenta tensão elétrica entre coletor e emissor em torno de 2 V.

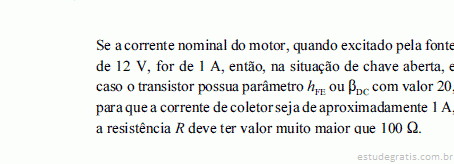

Considerando o circuito na figura acima, no qual o transistor bipolar de junção tem como função excitar o motor de corrente contínua com imã permanente, julgue os itens subsequentes.

Determinado circuito eletrônico tem função de transferência G(s) dada pela expressão a seguir.

Considerando essa expressão e a resposta em frequência do circuito, julgue os próximos itens.

A partir da função de transferência apresentada, é correto inferir que o circuito em questão corresponde a um controlador PID.

Determinado circuito eletrônico tem função de transferência G(s) dada pela expressão a seguir.

Considerando essa expressão e a resposta em frequência do circuito, julgue os próximos itens.

O referido circuito possui ganho estático (DC ou CC) com valor igual a 50 unidades.
