Questões de Engenharia Mecânica da UFPR

O desenho técnico projetivo terá sempre uma relação entre distância gráfica (D) e distância natural (N), chamada de escala do desenho, que deverá estar de acordo com a norma NBR 8196. Com relação ao uso de escalas em desenho técnico, considere as seguintes afirmativas: 1. Em um esboço cotado, as medidas do objeto não são reproduzidas com exatidão, portanto estarão fora de escala, mas respeitarão as proporções do objeto. 2. Quando se usa escala de redução na execução de um desenho técnico, as dimensões angulares também são reduzidas na mesma proporção que o restante do desenho. 3. Nas representações em escala, as formas dos objetos reais podem sofrer grandes alterações, dependendo da proporção a ser reduzida ou ampliada. 4. Havendo a necessidade do uso de mais de uma escala na folha de desenho, além da escala geral, elas devem estar indicadas junto à identificação do detalhe ou vista a que se referem. Na legenda, deve constar a escala geral. Assinale a alternativa correta.

A engenharia está relacionada à criação de algo de utilidade. Para tender ao sucesso ao final do processo de criação, é recomendado que se apliquem determinadas sequências de atividades. Acerca disso, identifique as sequências a seguir como verdadeiras (V) ou falsas (F):

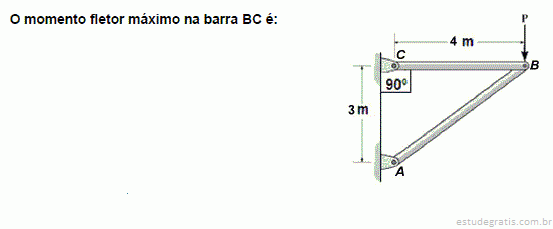

Na estrutura metálica representada pela figura ao lado, A, B, C e são rótulas, a carga P é de 1200 N e o módulo de resistência à flexão das barras AB e BC é 12 cm³. Utilize essas informações para responder as questões 13 e 14.

A) 4.800 Nm.

B) 300 Nm.

C)

D) 3600 Nm.

E) 0 Nm.

A capacidade de um material de resistir a uma carga por choque sem apresentar deformação permanente é chamada de:
