Questões de Engenharia Mecânica da CONSULPLAN

Em projetos de condicionamento de ar, o projetista deve dispor de algumas informações cruciais antes de desenvolver os devidos cálculos para o dimensionamento do mesmo. É importante conhecer e ter as plantas de arquitetura do prédio e, se possível, das plantas de forma, para saber a localização das vigas e pilares. Deve-se conhecer, ainda, as condições a serem estabelecidas no recinto, tais como: temperatura de bulbo seco, umidade relativa do ar, movimentação do ar, grau de pureza, nível de ruído e porcentagem de renovação. Identificando e determinando todas essas informações, é possível calcular a carga térmica do ambiente. São informações importantes para o cálculo da carga térmica de um ambiente, EXCETO:

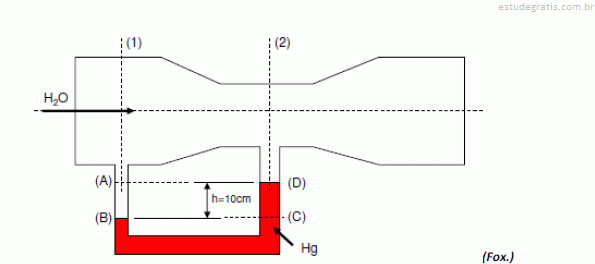

A água escoa em regime permanente através do tubo de Venturi, conforme a figura a seguir. Considere que as perdas são desprezíveis. A área da seção (1) é de 20 cm² e a da seção (2), 10 cm². Verifica-se, ainda, que um manômetro de mercúrio foi instalado entre as seções (1) e (2) e ocorre um desnível.

Com base nos dados apresentados, determine a vazão de água que escoa pelo tubo.

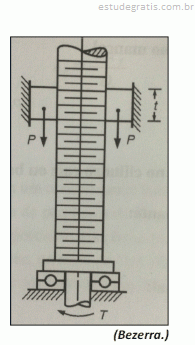

Um parafuso de força, representado na figura, apresenta a porca fixa, sem poder girar, e o atrito no mancal é desprezado, considerando que:

• Diâmetro externo = 50 mm;

• Passo do parafuso = 8 mm;

• Extensão da porca t = 50 mm;

• Coeficiente de atrito f = 0,15;

• Torque T = 46.000 Nmm;

• Parafuso de três entradas, rosca ACME;

• Seno 9, 43° = 0,163.

Analisando os dados apresentados, a carga máxima que pode ser elevada, em kN, é

A corrosão pode ocorrer sob diferentes formas, e conhecê-las é muito importante para o estudo dos processos corrosivos. Tais formas podem ser apresentadas, considerando a aparência ou forma de ataque e as diferentes causas da corrosão e seus mecanismos. Qual tipo de corrosão ocorre por aeração diferencial, eletrolítica ou por correntes de fuga, galvânica, associada às solicitações mecânicas, em torno do cordão de solda, seletiva, empolamento ou fragilização pelo hidrogênio?

Sobre a estrutura do processo decisório do planejamento e controle de produção, marque a alternativa INCORRETA:
