Questões de Engenharia Mecânica da CESPE / CEBRASPE

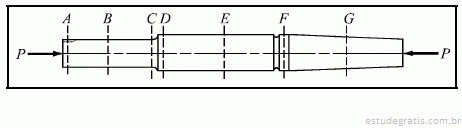

A árvore mostrada na figura acima está submetida a uma carga axial P. Assumindo que não há problemas de flambagem nem existem tensões residuais em qualquer ponto do componente, a tensão será igual a P/S, em que S é a área de uma das secções

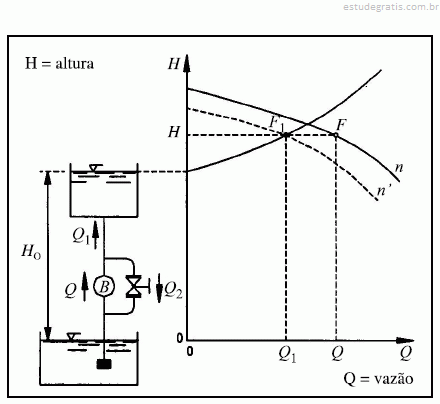

A figura acima mostra o esquema de uma instalação de bombeamento com by-pass, solução utilizada em algumas aplicações para variar a vazão, na qual a bomba é acionada por um motor elétrico. Acerca dessa instalação, julgue os itens a seguir.

II A bomba opera com vazão Q₁, enquanto a instalação solicita uma vazão Q.

III Se a rotação da bomba fosse reduzida de n para n', a bomba funcionaria no ponto F₁, reduzindo o consumo de energia elétrica.

IV A instalação mostrada pode ser representada pela equação H = H_o - H_p , em que H_p corresponde às perdas de carga na linha de sucção e recalque.

V Operando no ponto F(Q, H), a bomba consumirá mais energia que a necessária para o funcionamento da instalação.

Estão certos apenas os itens

O processo mostrado no diagrama h-s acima ocorre em um turbocompressor axial que comprime ar ideal no qual, para a compressão adiabática reversível,

em que Y e Y_i indicam, em cada caso, o trabalho específico interno para máquinas que trabalham com fluidos compressíveis. Nessa situação, o rendimento interno  do turbocompressor será dado por

Um ventilador axial possui um rendimento interno = 0,8, um rendimento mecânico = 0,9 e uma vazão de 1,6 m³/s de ar atmosférico cuja densidade P é igual a 1,2 kg/m³, e desenvolve um trabalho específico interno Y = 375 J/kg. Nesse caso, a potência necessária para acionar esse ventilador será igual a

É possível evitar a corrosão ou minimizá-la consideravelmente por meio de métodos de prevenção adequados. Com relação aos métodos de prevenção da corrosão, julgue os itens a seguir.

I Placas de magnésio fixadas à superfície de dutos de aço enterrados é uma forma de proteção galvânica, pois essas placas tornam-se anodos de sacrifício, corroendo-se em lugar do aço.

II Pintar superfícies com tintas orgânicas não é uma forma efetiva de prevenção contra corrosão por camada protetora, pois a tinta não isola o metal do eletrólito corrosivo.

III O aço estanhado só estará protegido da corrosão enquanto a superfície do mesmo estiver completamente coberta. Se a camada de estanho for perfurada, o estanho passará a atuar como anodo, acelerando a corrosão.

IV A galvanização das chapas de aço, operação em que a chapa é recoberta com uma camada de zinco, é um exemplo de proteção contra corrosão pelo método de camada protetora.

V A aplicação de uma tensão elétrica contínua a uma tubulação subterrânea, tornando-a catódica, é um exemplo de prevenção contra corrosão pelo método de proteção galvânica.

Estão certos apenas os itens
