Questões de Engenharia Mecânica da CESPE / CEBRASPE

O sistema de distribuição de vapor é o mais importante elo entre o produtor (caldeira) e o consumidor de vapor. O investimento feito na produção e utilização eficiente de vapor poderá ser desperdiçado se o sistema de distribuição não fizer que o vapor atinja seu objetivo a uma dada pressão, livre de ar seco, e em quantidade suficiente. Acerca dos sistemas de distribuição de vapor, julgue os itens a seguir.

Sempre que possível, as tubulações das instalações de vapor devem ser inclinadas no sentido ascendente em pelo menos 0,5%, facilitando a retirada do condensado.

O sistema de distribuição de vapor é o mais importante elo entre o produtor (caldeira) e o consumidor de vapor. O investimento feito na produção e utilização eficiente de vapor poderá ser desperdiçado se o sistema de distribuição não fizer que o vapor atinja seu objetivo a uma dada pressão, livre de ar seco, e em quantidade suficiente. Acerca dos sistemas de distribuição de vapor, julgue os itens a seguir.

Em tubulações de grande diâmetro, os pontos de drenagem devem possuir coletores de ½" ou ¾".

O sistema de distribuição de vapor é o mais importante elo entre o produtor (caldeira) e o consumidor de vapor. O investimento feito na produção e utilização eficiente de vapor poderá ser desperdiçado se o sistema de distribuição não fizer que o vapor atinja seu objetivo a uma dada pressão, livre de ar seco, e em quantidade suficiente. Acerca dos sistemas de distribuição de vapor, julgue os itens a seguir.

Para se compensar o efeito da dilatação da tubulação e conseqüentes deslocamentos indesejáveis, podem-se instalar luvas no plano horizontal, ou seja, no mesmo plano da tubulação.

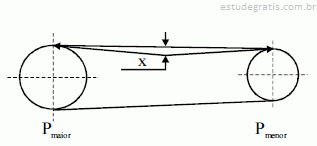

As correias são elementos largamente empregados nos sistemas de transmissão de máquinas e de sistemas de transportes. É normal os mecânicos industriais se depararem com a necessidade de troca desses elementos, nas manutenções preventivas, como também em eventuais manutenções corretivas. A figura acima mostra um sistema de transmissão por correia convencional, entre duas polias. Para esse sistema, é correto afirmar que

a polia menor (P _menor ) deve ser sempre colocada no motor.

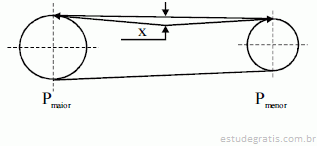

As correias são elementos largamente empregados nos sistemas de transmissão de máquinas e de sistemas de transportes. É normal os mecânicos industriais se depararem com a necessidade de troca desses elementos, nas manutenções preventivas, como também em eventuais manutenções corretivas. A figura acima mostra um sistema de transmissão por correia convencional, entre duas polias. Para esse sistema, é correto afirmar que

recomenda-se, na regulagem da tensão da correia, parar de esticá-la quando o dedo polegar não conseguir manter a distância X em 10 mm.
