#Questão 431629 - Engenharia Mecânica, Geral, CESPE / CEBRASPE, 2014, CEF, Engenheiro

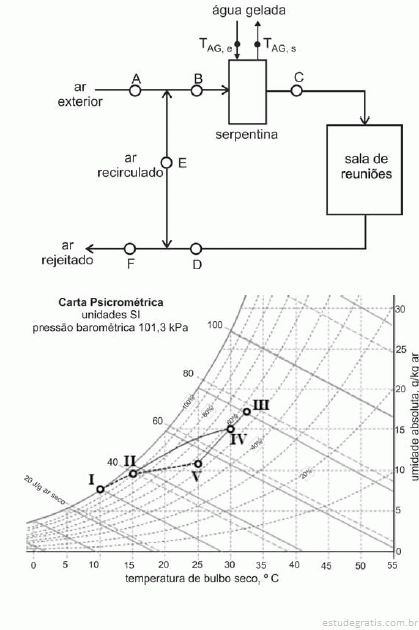

A figura acima ilustra o esquema de uma instalação de ar condicionado para uma sala de reuniões, juntamente com a representação dos diferentes processos envolvidos, em uma carta psicrométrica. Considerando essa figura e assumindo que o sistema opere em regime permanente, julgue os próximos itens.

O ponto I na carta psicrométrica corresponde ao estado do ar na saída da serpentina, isso é, ao ponto C do diagrama esquemático.

C) Certo

E) Errado

#Questão 431631 - Engenharia Mecânica, Geral, CESPE / CEBRASPE, 2014, CEF, Engenheiro

A figura acima ilustra o esquema de uma instalação de ar condicionado para uma sala de reuniões, juntamente com a representação dos diferentes processos envolvidos, em uma carta psicrométrica. Considerando essa figura e assumindo que o sistema opere em regime permanente, julgue os próximos itens.

O ponto IV na carta psicrométrica corresponde ao ponto B no diagrama esquemático do sistema de climatização e resulta de uma mistura entre o ar recirculado e o ar tratado após a serpentina.

C) Certo

E) Errado

#Questão 431633 - Engenharia Mecânica, Geral, CESPE / CEBRASPE, 2014, CEF, Engenheiro

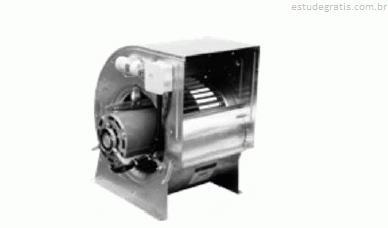

A figura acima ilustra um ventilador com motor elétrico com potência máxima de 8,0 kW acoplado diretamente ao rotor impelidor. Esse ventilador foi selecionado para impulsionar o ar em uma rede de dutos, operando a 600 rpm, com uma vazão de 15.000 m3/h contra uma pressão estática de 500 Pa, condição na qual ele requer uma potência de 1,0 kW. Considerando essas informações e assumindo que a temperatura do ar permaneça constante e que o sistema de distribuição de ar não sofra qualquer alteração de sua curva característica, julgue os itens a seguir.

Suponha que, em operação, seja verificada uma carga térmica maior que a de projeto, o que implica em uma vazão de ar de 18.000 m³/h. Nessa situação, para se obter a elevação de vazão necessária, a frequência de rotação do ventilador deverá ser superior a 700 rpm.

C) Certo

E) Errado

#Questão 431635 - Engenharia Mecânica, Geral, CESPE / CEBRASPE, 2014, CEF, Engenheiro

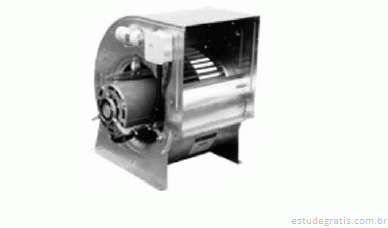

A figura acima ilustra um ventilador com motor elétrico com potência máxima de 8,0 kW acoplado diretamente ao rotor impelidor. Esse ventilador foi selecionado para impulsionar o ar em uma rede de dutos, operando a 600 rpm, com uma vazão de 15.000 m3/h contra uma pressão estática de 500 Pa, condição na qual ele requer uma potência de 1,0 kW. Considerando essas informações e assumindo que a temperatura do ar permaneça constante e que o sistema de distribuição de ar não sofra qualquer alteração de sua curva característica, julgue os itens a seguir.

O referido ventilador não é indicado para vazões de ar iguais ou superiores a 30.000 m³/h.

C) Certo

E) Errado

#Questão 431637 - Engenharia Mecânica, Geral, CESPE / CEBRASPE, 2014, CEF, Engenheiro

A figura acima ilustra um ventilador com motor elétrico com potência máxima de 8,0 kW acoplado diretamente ao rotor impelidor. Esse ventilador foi selecionado para impulsionar o ar em uma rede de dutos, operando a 600 rpm, com uma vazão de 15.000 m3/h contra uma pressão estática de 500 Pa, condição na qual ele requer uma potência de 1,0 kW. Considerando essas informações e assumindo que a temperatura do ar permaneça constante e que o sistema de distribuição de ar não sofra qualquer alteração de sua curva característica, julgue os itens a seguir.

O ventilador mostrado na figura é do tipo axial.

C) Certo

E) Errado
