#Questão 634354 - Engenharia Mecânica, Geral, CESPE / CEBRASPE, 2016, Polícia Científica de Pernambuco - PE, Perito Criminal

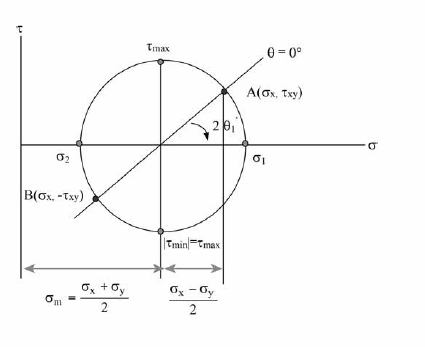

A figura precedente ilustra o círculo de tensões de Mohr, em que a ordenada de um ponto sobre o círculo representa a tensão de cisalhamento (τ) e a abcissa representa a tensão normal (σ). Considerando essa figura, assinale a opção correta.

A) A maior tensão normal é igual ao raio do círculo.

B) Uma tensão normal igual a σ_matua em cada um dos planos de tensões de cisalhamento máxima e mínima.

C) Se σ_X + σ_Y = 0, então o centro do círculo de Mohr coincide com a origem do plano σ × τ e não se desenvolvem tensões de cisalhamento nesse plano.

D) Se σ₁ = σ₂, então o centro do círculo de Mohr coincide com a origem do plano σ × τ e verifica-se o estado de cisalhamento puro.

E) Nos planos σ₁ (maior tensão normal possível) e σ₂ (menor tensão normal possível), o valor das tensões de cisalhamento é, em módulo, igual ao raio do círculo.

#Questão 634355 - Engenharia Mecânica, Geral, CESPE / CEBRASPE, 2016, Polícia Científica de Pernambuco - PE, Perito Criminal

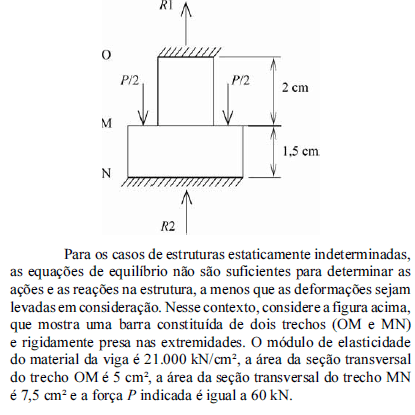

Tendo como referência a figura e as informações apresentadas, e considerando que o sistema esteja em equilíbrio e haja compatibilidade das deformações nos trechos, as reações R1 e R2 são iguais, respectivamente, a

A) 15 kN e 45 kN.

B) 50 kN e 10 kN.

C) 35 kN e 25 kN.

D) 30 kN e 30 kN.

E) 20 kN e 40 kN.

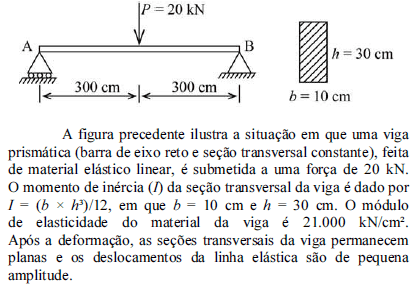

#Questão 634356 - Engenharia Mecânica, Geral, CESPE / CEBRASPE, 2016, Polícia Científica de Pernambuco - PE, Perito Criminal

#Questão 634357 - Engenharia Mecânica, Geral, CESPE / CEBRASPE, 2016, Polícia Científica de Pernambuco - PE, Perito Criminal

Em uma viga isostática submetida à flexão, o momento fletor atuante na seção transversal dessa viga depende do

A) material construtivo da viga.

B) momento de inércia de área dessa seção transversal.

C) módulo de elasticidade do material da viga.

D) valor da área da seção transversal.

E) carregamento atuante na viga.

#Questão 634358 - Engenharia Mecânica, Geral, CESPE / CEBRASPE, 2016, Polícia Científica de Pernambuco - PE, Perito Criminal

Uma barra de cobre com 500 mm de comprimento é tracionada por uma tensão de 220 Mpa, causando uma deformação inteiramente elástica, quando o módulo de elasticidade é igual ao quociente da tensão pela deformação. A deformação é expressa pelo quociente da variação do comprimento pelo comprimento inicial. Considerando que o módulo de elasticidade do cobre seja 110 × 10³ Mpa, o alongamento total da barra, em mm, é igual a

A) 1.

B) 5.

C) 10.

D) 0,01.

E) 0,5.
