Questões de Engenharia Mecânica do ano 2023

A figura apresentada anteriormente mostra uma viga que possui 1,0 m de comprimento, seção sólida quadrada de 200 mm × 200 mm, tendo sido fabricada em alumínio 7075-T6, cuja resistência ao escoamento é S_y = 500 MPa e a resistência à tração é S_RT = 590 MPa. A viga está apoiada em um apoio fixo, em uma extremidade, e em um apoio móvel, a 0,4 m da outra extremidade, bem como está submetida a uma carga de 6,0 kN no meio do vão.

Com base nas informações apresentadas, julgue o próximo item.

Considerando-se as tensões que atuam em um elemento de tensão situado na parte superior da viga, no ponto de carregamento, pelo critério de Tresca, também conhecido como teoria da máxima tensão cisalhante, é correto afirmar que não se configura risco de falha por escoamento do material.

Julgue o item seguinte com relação a conceitos e princípios da mecânica dos sólidos.

O mecanismo mostrado na figura a seguir, que contém uma junta dupla e dois cursores, possui dois graus de liberdade.

Julgue o item seguinte com relação a conceitos e princípios da mecânica dos sólidos.

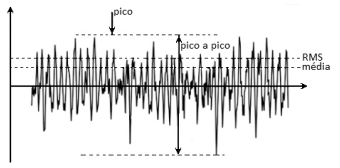

Nas análises de amostras do espectro de vibrações decomponentes de máquinas rotativas, parâmetros de vibraçãocom valores em função do tempo — como amplitude pico apico, amplitude de pico, amplitude média retificada e RMS (root mean square), ilustrados na figura a seguir — sãoutilizados para a detecção de anomalias de operaçãocausadas por desbalanceamentos, desalinhamentos, falhasem rolamentos, excentricidade e folgas. Nesse contexto, aamplitude média quadrática ou RMS não é um bomparâmetro indicador da produção de danos por choques decurta duração.

Julgue o item seguinte com relação a conceitos e princípios da mecânica dos sólidos.

A zona sombreada apresentada no gráfico de transmissibilidade versus razão de frequência, mostrado abaixo, indica a região em que a única forma de alterar a amplitude de deslocamento é alterar a rigidez do sistema.
