Questões de Engenharia Mecânica do ano 2022

Em aços de alta resistência e baixa liga, o tamanho de grão ferrítico se relaciona com o limite de escoamento através da relação de Hall-Petch
?_esc = ?_o + k (d) ^-0,5

Foram observados para um aço C-Mn-Nb os seguintes dados experimentais:



Considerando válida a expressão: n = ?6,6457 log(d) ? 3,298.
É CORRETO afirmar que o tamanho de grão final n , conforme ASTM E112, e o diâmetro de grão ferrítico em (?m), para que se tenha tensão de escoamento de (550 MNm^-2 ), são, respectivamente:

Os aços estruturais apresentam três mecanismos de endurecimento que contribuem para a resistência final do produto. A contribuição relativa de cada um se determina pela composição do aço e, igualmente importante, pelos detalhes do tratamento termomecânico a que se submete o aço. Os mais importantes mecanismos básicos de endurecimento são:

Se uma curva verdadeira (tensão verdadeira versus deformação verdadeira), obtida no ensaio de tração, é dada pela equação: ?_v= 769,0 e_v^0,15. O diâmetro inicial do corpo de prova de ferro nodular é de 10,0 mm.
?_v tensão verdadeira, MPa
e_v deformação verdadeira

Considere exp(0,15) = 1,15; 0,15^0,15 = 0,75O
coeficiente de encruamento, a carga máxima e o limite de resistência do material (tensão em MPa) são, respectivamente:

O titânio é CCC (cúbico de corpo centrado) em alta temperatura. Seu raio atômico cresce 2%, quando ocorre sua transformação de CCC para HC (hexagonal compacto) durante resfriamento.
A variação porcentual de volume que ocorre na transformação é:

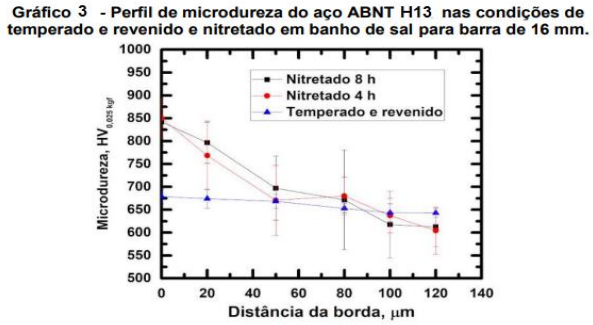

As amostras desse aço ABNT H13 foram nitretadas em banho líquido na temperatura de 570°C por 4 e 8 h. Posteriormente, mediu-se microdureza Vickers da superfície até à profundidade de 0,120 mm, conforme mostrado no Gráfico 3.



Os objetivos da nitretação do aço ABNT H13 são:
