Questões de Engenharia Mecânica do ano 2011

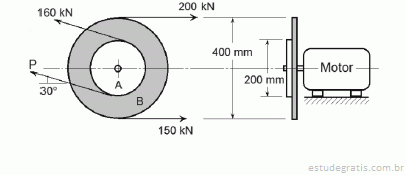

A figura acima ilustra, esquematicamente, um sistema de transmissão por correias, em que duas polias, A e B, montadas coaxialmente no eixo de um motor elétrico, giram na velocidade constante de 10 rad/s. A respeito desse sistema, julgue os itens a seguir.

Para que o sistema opere na condição mostrada, o motor deve ter potência mínima de 80 kW.

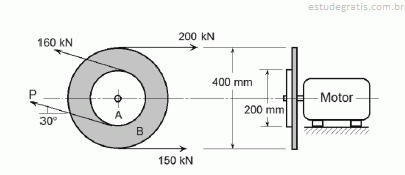

A figura acima ilustra, esquematicamente, um sistema de transmissão por correias, em que duas polias, A e B, montadas coaxialmente no eixo de um motor elétrico, giram na velocidade constante de 10 rad/s. A respeito desse sistema, julgue os itens a seguir.

O torque aplicado no eixo do motor é de 10 kN × m.

Acerca das engrenagens de perfil evolvente, julgue os itens que se seguem.

Em um engrenamento de perfil evolvente, é necessário precisão na montagem da coroa e pinhão para que a variação da distância entre centros não afete a relação de transmissão.

Acerca das engrenagens de perfil evolvente, julgue os itens que se seguem.

Se as engrenagens forem geradas no sistema normal, é possível engrenar um pinhão com ângulo de pressão de 20º em uma coroa com ângulo de pressão de 25º, desde que ambas as engrenagens tenham o mesmo módulo.

Acerca das engrenagens de perfil evolvente, julgue os itens que se seguem.

Uma engrenagem de dentes retos, sistema normal com ângulo de pressão de 20o, 30 dentes e módulo 4 tem 120 mm de diâmetro primitivo.
