Questões de Engenharia Mecânica do ano 2011

#Questão 436781 - Engenharia Mecânica, Geral, CESPE / CEBRASPE, 2011, TJES/ES, Analista Judiciário

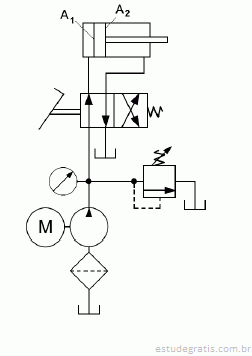

A figura acima mostra um sistema hidráulico que aciona um cilindro hidráulico de dupla ação. As características do pistão são as seguintes: área de avanço A₁ = 20,0 cm², área de retorno A₂ = 10,0 cm², curso do atuador S_at = 200 mm. O sistema opera a uma pressão de trabalho P = 6 MPa e vazão Q = 6.000 cm³/min.

Considerando essas informações, julgue os itens de 81 a 85.

A velocidade do atuador é maior no avanço.

C) Certo

E) Errado

#Questão 436783 - Engenharia Mecânica, Geral, CESPE / CEBRASPE, 2011, TJES/ES, Analista Judiciário

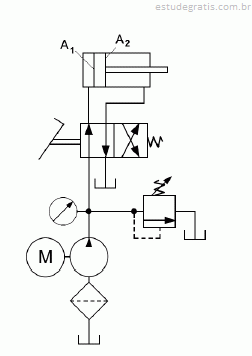

A figura acima mostra um sistema hidráulico que aciona um cilindro hidráulico de dupla ação. As características do pistão são as seguintes: área de avanço A₁ = 20,0 cm², área de retorno A₂ = 10,0 cm², curso do atuador S_at = 200 mm. O sistema opera a uma pressão de trabalho P = 6 MPa e vazão Q = 6.000 cm³/min.

Considerando essas informações, julgue os itens de 81 a 85.

A força de atuação máxima ocorre no avanço e é igual a 12 kN.

C) Certo

E) Errado

#Questão 436785 - Engenharia Mecânica, Geral, CESPE / CEBRASPE, 2011, TJES/ES, Analista Judiciário

A figura acima mostra um sistema hidráulico que aciona um cilindro hidráulico de dupla ação. As características do pistão são as seguintes: área de avanço A₁ = 20,0 cm², área de retorno A₂ = 10,0 cm², curso do atuador S_at = 200 mm. O sistema opera a uma pressão de trabalho P = 6 MPa e vazão Q = 6.000 cm³/min.

Considerando essas informações, julgue os itens de 81 a 85.

Com a válvula direcional na posição mostrada, ambos os lados do pistão do cilindro estão sujeitos à mesma pressão.

C) Certo

E) Errado

#Questão 436787 - Engenharia Mecânica, Geral, CESPE / CEBRASPE, 2011, TJES/ES, Analista Judiciário

A figura acima mostra um sistema hidráulico que aciona um cilindro hidráulico de dupla ação. As características do pistão são as seguintes: área de avanço A₁ = 20,0 cm², área de retorno A₂ = 10,0 cm², curso do atuador S_at = 200 mm. O sistema opera a uma pressão de trabalho P = 6 MPa e vazão Q = 6.000 cm³/min.

Considerando essas informações, julgue os itens de 81 a 85.

O elemento do circuito ilustrado na figura abaixo é uma válvula redutora de pressão.

C) Certo

E) Errado

#Questão 436789 - Engenharia Mecânica, Geral, CESPE / CEBRASPE, 2011, TJES/ES, Analista Judiciário

A figura acima mostra um sistema hidráulico que aciona um cilindro hidráulico de dupla ação. As características do pistão são as seguintes: área de avanço A₁ = 20,0 cm², área de retorno A₂ = 10,0 cm², curso do atuador S_at = 200 mm. O sistema opera a uma pressão de trabalho P = 6 MPa e vazão Q = 6.000 cm³/min.

Considerando essas informações, julgue os itens de 81 a 85.

O elemento do circuito ilustrado na figura abaixo é uma válvula direcional de duas posições, quatro vias, acionadas por pedal e retorno por mola.

C) Certo

E) Errado
